- TS-WB600CV
- TS-WB700CV
- TS-WB800CV
- TS-WB900CV
- TS-WB1000CV
- TS-WB1150CV
- TS-WB1300CV
- TS-WB1500CV
TS-WBカッター【TS-WB600CV】作業動画
特長
- 強力な切断力
- 優れた作業性
- 優れた耐久性
- 優れた経済性
- 充実の品揃え

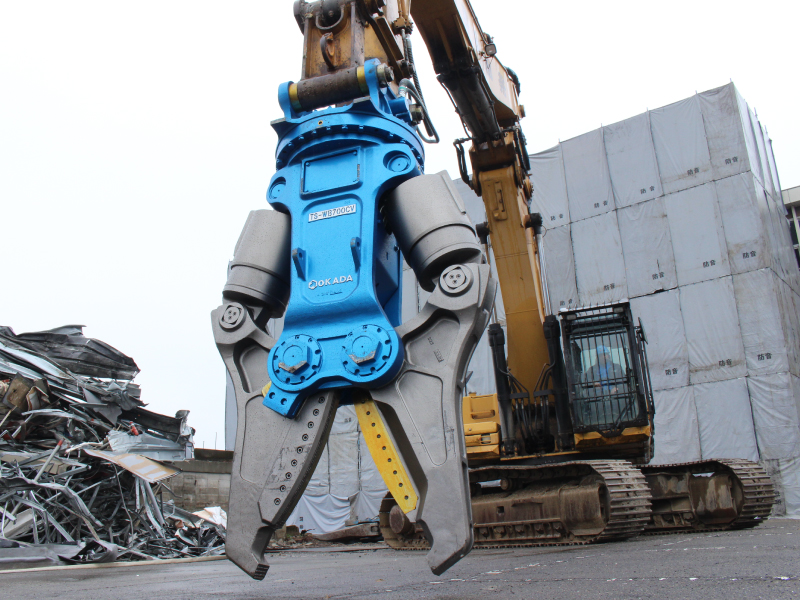

クラス最大の開口幅と、驚きの開閉スピード
クラス最長、余裕のロングサイズカッター刃により、重量鉄骨を素早くカットします。
Wシリンダーの採用で、肩の張り出しがなく、開口幅は従来機に比べて約30％アップしました。
増速バルブを採用することで、カッターの開閉スピードがぐんとアップしました。

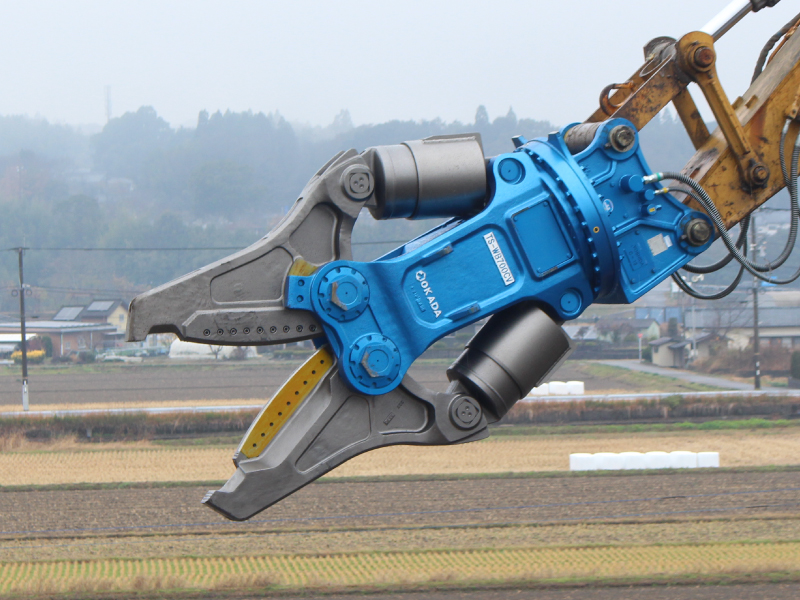

360度フリー旋回が可能なアーツ旋回
360度フリー旋回が可能なARTS（アーツ）旋回の採用により、どのような角度からでも連続作業が可能。ショベル本機に余計な負担をかけません。

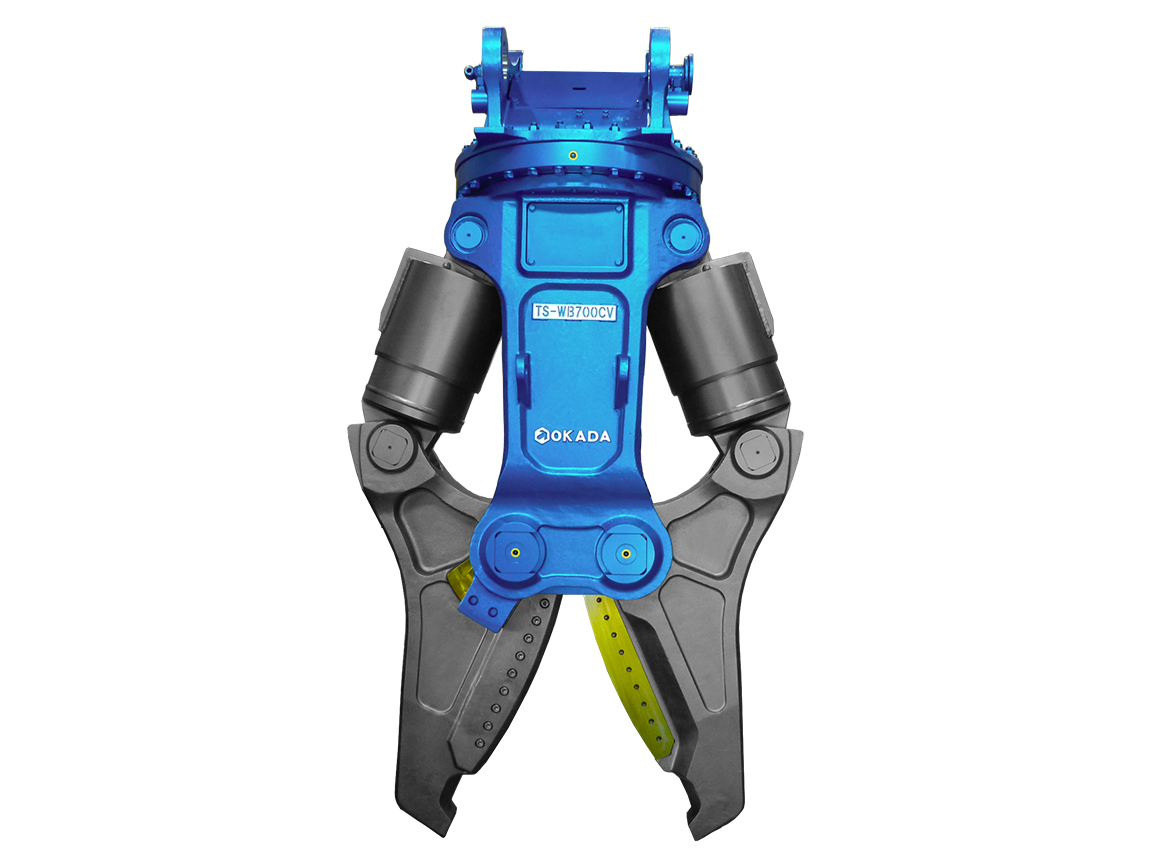

切断に特化した特殊鋳造製ボディデザイン
ボルト止めや溶接を可能な限り減らし、特殊鋳造による仕上げを採用。耐久性が高く、メンテナンスのしやすい構造となりました。

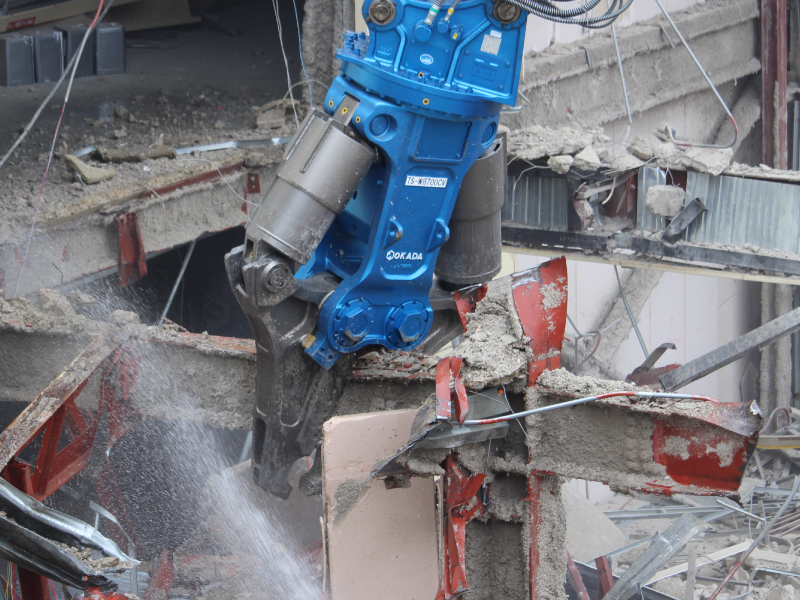

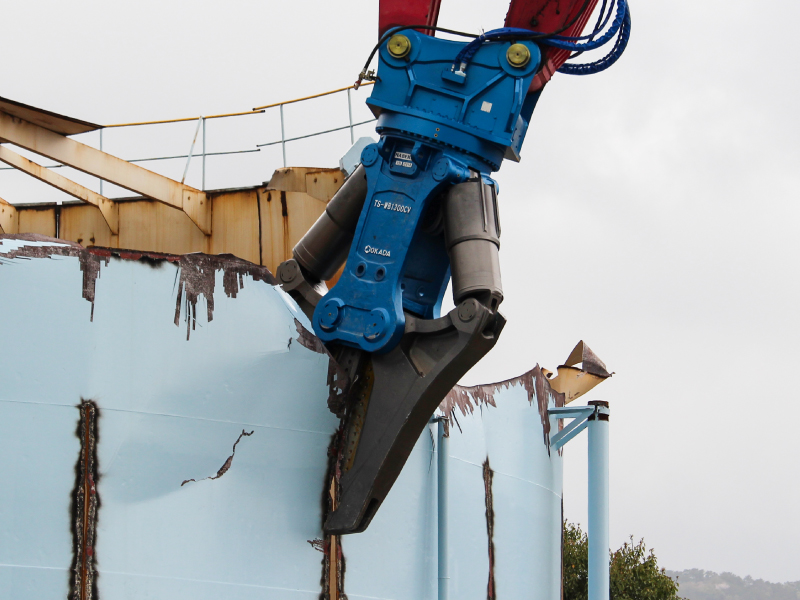

優れた切断性能が、経済性と安全に貢献
優れた切断性能により、コストのかかるガス切断作業を削減。安全にも貢献します。

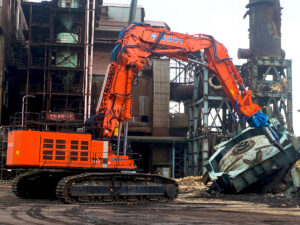

充実のラインナップで、幅広いクラスに対応
充実のラインナップで、20tクラス～300tクラスの油圧ショベルに幅広くマッチします。
Spec
サイレント TS-WBカッター
型式
- 質量
- 質量
- 全長
- 最大開口幅
- 全幅
（アーム全開） - カッター刃長
- 切断力
- 使用圧力
- 標準装備バルブ
- 取付ショベルクラス
- サイドカバー
質量
標準
質量
最軽量
全長
最大開口幅
全幅
（アーム全開）
カッター刃長
切断力
使用圧力
標準装備バルブ
取付ショベルクラス
サイドカバー
質量
[kg]
質量
[kg]
全長
[mm]
最大開口幅
[mm]
全幅
（アーム全開）
[mm]
カッター刃長
[mm]
切断力
[kN]
使用圧力
[MPa]
標準装備バルブ
取付ショベルクラス
[ton]
サイドカバー
TS-WB600CV
FR/ARTS/HR/FHR
質量
2510/2620/2600/2610
質量
2450/2560/2540/2550
全長
2470/2680/2640/2640
最大開口幅
710
全幅
（アーム全開）
1680
カッター刃長
600
切断力
2300
使用圧力
30
標準装備バルブ
増速バルブ
取付ショベルクラス
20〜25
サイドカバー
オプション装備
TS-WB700CV
FR/HR/FHR
質量
3980/4010/4020
質量
3820/3850/3860
全長
3050
最大開口幅
930
全幅
（アーム全開）
1650
カッター刃長
700
切断力
2710
使用圧力
30〜32
標準装備バルブ
増速バルブ
取付ショベルクラス
30〜40
サイドカバー
標準装備
TS-WB800CV
FHR
質量
5170
質量
4990
全長
3340
最大開口幅
1050
全幅
（アーム全開）
1950
カッター刃長
800
切断力
3000
使用圧力
30〜32
標準装備バルブ
増速バルブ
取付ショベルクラス
40〜48
サイドカバー
標準装備
TS-WB900CV
FHR
質量
7370
質量
7190
全長
3860
最大開口幅
1190
全幅
（アーム全開）
1940
カッター刃長
900
切断力
3460
使用圧力
30〜32
標準装備バルブ
増速バルブ
取付ショベルクラス
60〜100
サイドカバー
–
TS-WB1000CV
FHR
質量
9340
質量
9140
全長
4170
最大開口幅
1370
全幅
（アーム全開）
2400
カッター刃長
1000
切断力
3675
使用圧力
30
標準装備バルブ
増速バルブ
取付ショベルクラス
100〜200
サイドカバー
–
TS-WB1150CV
FHR
質量
11000
質量
10710
全長
4460
最大開口幅
1600
全幅
（アーム全開）
2360
カッター刃長
1150
切断力
3650
使用圧力
30
標準装備バルブ
増速バルブ
取付ショベルクラス
160〜
サイドカバー
–
TS-WB1300CV
FHR
受注生産
質量
15000
質量
14650
全長
5000
最大開口幅
1800
全幅
（アーム全開）
2590
カッター刃長
1300
切断力
4000
使用圧力
30
標準装備バルブ
増速バルブ
取付ショベルクラス
160〜
サイドカバー
–
TS-WB1500CV
FHR
受注生産
質量
18200
質量
17800
全長
5420
最大開口幅
2120
全幅
（アーム全開）
2790
カッター刃長
1500
切断力
4600
使用圧力
30〜32
標準装備バルブ
増速バルブ
取付ショベルクラス
330〜
サイドカバー
–
※フリー旋回はFR、油圧旋回はHR、アーツ旋回はARTSと記載しています。
※最軽量はロッドカバーとサイドカバーを装着しない状態の質量です。
※FHRはフリー旋回、油圧旋回兼用タイプです。（特許取得）（全機種対応可能です。）
