TS-Sカッター

TS-S250C
TS-S320C
TS-S430C
TS-S550C
TS-S660C

構造や刃形の見直しで、片刃駆動でも両刃駆動切断機に迫る切断力

シリンダ構造のシンプル化や独自の刃形状の採用により、片刃でも素早く確実に切断します。

TS-Sカッターシリーズ【TS-S430C】作業動画

特長

優れた切断力
優れた作業性
優れた耐久性
優れた経済性

片刃駆動でも、優れた切断力＆スピード

あえて増速バルブを廃止し、シリンダ構造をシンプル化する（シングルシリンダー片刃駆動方式）の採用により、切断力を向上。高性能ショベルの油圧吐出量を有効活用できる、大ロッド径を採用することで、開口スピードを確保しました。

独自の円弧形状刃で、カタログ値超えも

特殊形状のカッター刃（ARK刃円弧形状刃）を採用することで、カタログ値を超える切断力が期待できます。また、円弧形状刃で、切断切断物を効率良く切断。先端刃で安定した把持もできます。

360度フリー旋回が可能なアーツ旋回

360度フリー旋回が可能なARTS（アーツ）旋回の採用により、どのような角度からでも連続作業が可能。ショベル本機に余計な負担をかけません。

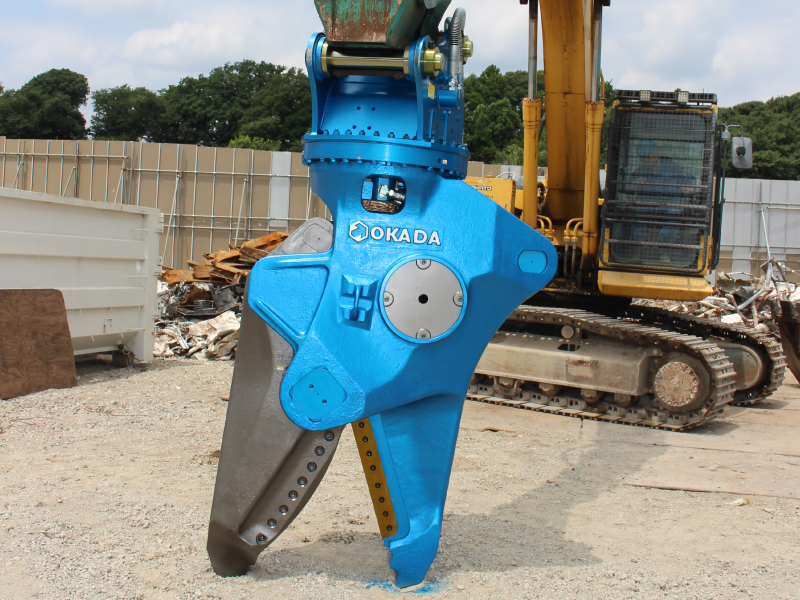

切断に特化した特殊鋳造製ボディデザイン

ボルト止めや溶接を可能な限り減らし、特殊鋳造による仕上げを採用することで、強力な切断力に耐え得る剛性フレームに仕上げています。

優れた切断性能が、経済性と安全に貢献

優れた切断性能により、コストのかかるガス切断作業を削減。安全にも貢献します。

Spec

サイレントTS-Sカッター

型式

質量
全長
全幅
先端開口幅
刃先開口幅
カッター刃長
（フレーム/アーム）
中央切断力
使用圧力
取付ショベルクラス

質量

[kg]

全長

[mm]

全幅

[mm]

先端開口幅

[mm]

刃先開口幅

[mm]

カッター刃長
（フレーム/アーム）

[mm]

中央切断力

[kN]

使用圧力

[MPa]

取付ショベルクラス

[ton]

TS-S250C
FR/ARTS/HR

質量

280/325/330

全長

1155/1255/1255

全幅

605

先端開口幅

325

刃先開口幅

220

カッター刃長
（フレーム/アーム）

220/250

中央切断力

405

使用圧力

取付ショベルクラス

3〜5

TS-S320C
FR/ARTS/HR

質量

755/775/775

全長

1630/1635/1630

全幅

875

先端開口幅

475

刃先開口幅

340

カッター刃長
（フレーム/アーム）

320/380

中央切断力

745

使用圧力

取付ショベルクラス

6〜9

TS-S430C
FR/ARTS/HR/FHR
FHRは受注生産

質量

1395/1485/1475/1495

全長

2055/2215/2210/2210

全幅

1115

先端開口幅

565

刃先開口幅

400

カッター刃長
（フレーム/アーム）

420/500

中央切断力

1080

使用圧力

取付ショベルクラス

12〜18

TS-S550C
FR/ARTS/HR/FHR

質量

2420/2520/2500/2520

全長

2445/2590/2550/2550

全幅

1400

先端開口幅

690

刃先開口幅

515

カッター刃長
（フレーム/アーム）

550/600

中央切断力

1910

使用圧力

取付ショベルクラス

20〜25

TS-S660C
FHR

質量

3635

全長

2785

全幅

1620

先端開口幅

815

刃先開口幅

630

カッター刃長
（フレーム/アーム）

660/720

中央切断力

2310

使用圧力

取付ショベルクラス

30〜40

※フリー旋回はFR、油圧旋回はHR、アーツ旋回はARTSと記載しています。
※FHRはフリー旋回、油圧旋回兼用タイプです。（特許取得）
