TS-Wクロスカッター

TS-W450XCV
TS-W600XCV
TS-W650XCV
TS-W900XCV
TS-W1200XCV
TS-W1400XCV
TS-W1600XCV
TS-W2100XCV
TS-W2300XCV

先端刃がクロスする特殊形状で素早く確実に切断

先端刃がクロスする独自のカッター刃形状の採用で、対象物を逃さず素早く切断します。

TS-Wクロスカッター【TS-W650XCV】作業動画

特長

優れた切断力
優れた作業性
優れた耐久性
優れた経済性

多様な現場で認められた新開発クロスカッター

先端刃がクロスする特殊形状カッター刃の採用により、確実かつスムーズに切断。さまざまな現場で高い評価をいただいています。

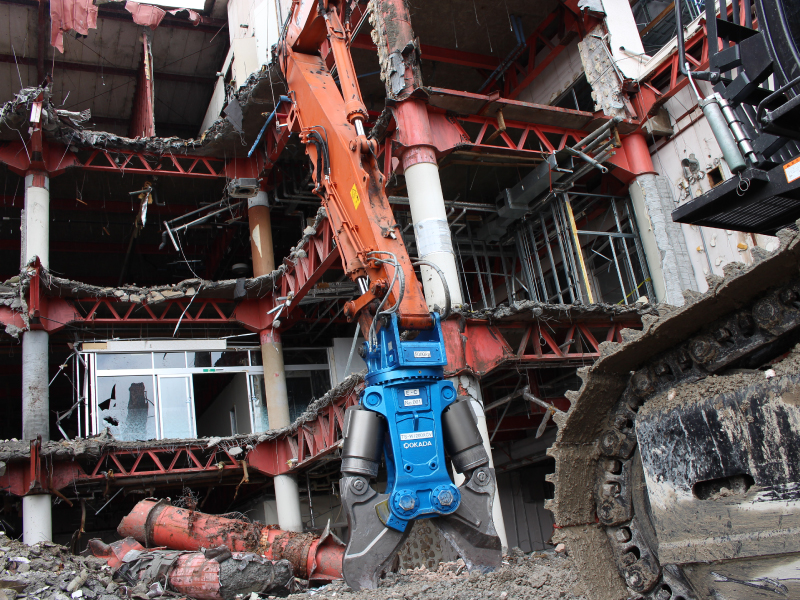

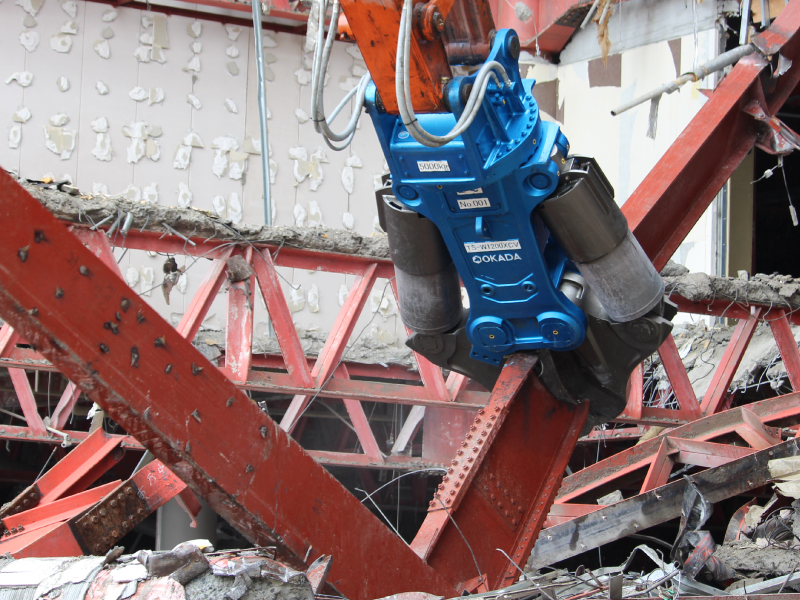

プラント構造物など、特殊な用途に対応します。

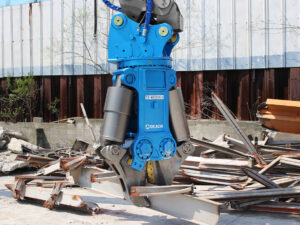

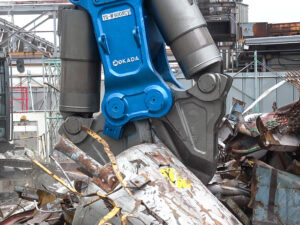

スクラップヤードでの拾い切りの際も、対象物を逃さず切断します。

増速バルブの採用により、開閉スピードが向上

増速バルブの採用により、開閉スピードがぐんとアップしました。

360度旋回が可能なアーツ旋回

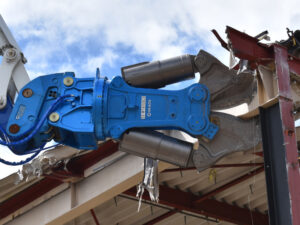

360度フリー旋回が可能なARTS（アーツ）旋回の採用により、どのような角度からでも連続作業が可能。ショベル本機に余計な負担をかけません（フリー旋回、油圧旋回もあります）。

切断に特化した特殊鋳造製ボディデザイン

ボルト止めや溶接を可能な限り減らし、特殊鋳造による仕上げを採用することで、強力な切断力に耐え得る剛性フレームに仕上げています。

優れた切断性能が、経済性と安全に貢献

優れた切断性能により、コストのかかるガス切断作業を削減。安全にも貢献します。

補足情報

多様な現場で認められた新開発クロスカッター

特殊形状のクロスカッター刃で穴をあけ、幅広鋼コラムも楽に切断する、クラスナンバーワンの切断力（当社比）！

オプション

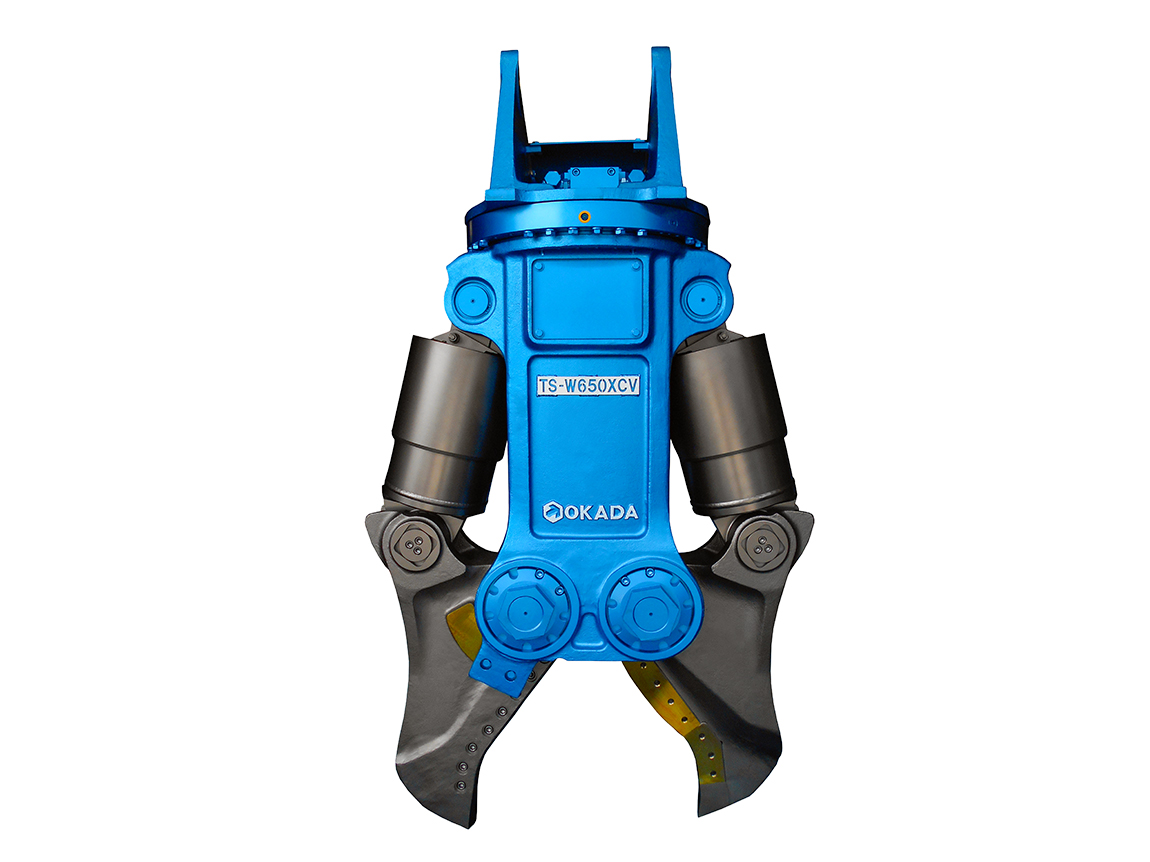

TS-W650XCVは、オプションでBタイプ（両カッター刃ボルトオンタイプ）も選択可能です。

Spec

サイレントTS-Wクロスカッター

型式

質量(標準)
質量(最軽量)
全長
開口幅(最大/最小)
全幅
カッター刃長
切断力(中央部)
切断力(先端部)
使用圧力
標準装備バルブ
取付ショベルクラス
サイドカバー

質量(標準)

[kg]

質量(最軽量)

[kg]

全長

[mm]

開口幅(最大/最小)

[mm]

全幅

[mm]

カッター刃長

[mm]

切断力(中央部)

[kN]

切断力(先端部)

[kN]

使用圧力

[MPa]

標準装備バルブ

取付ショベルクラス

[ton]

サイドカバー

TS-W450XCV
FR/ARTS/HR

質量(標準)

750/850/860

質量(最軽量)

710/820/830

全長

1500/1700/1690

開口幅(最大/最小)

445/-160

全幅

910

カッター刃長

420

切断力(中央部)

860

切断力(先端部)

430

使用圧力

標準装備バルブ

増速バルブ

取付ショベルクラス

6〜9

サイドカバー

FRのみ標準装備

TS-W600XCV
FR/ARTS/HR

質量(標準)

1430/1480/1480

質量(最軽量)

1340/1420/1420

全長

2010/2120/2065

開口幅(最大/最小)

590/-250

全幅

1160

カッター刃長

570

切断力(中央部)

1275

切断力(先端部)

590

使用圧力

30〜32

標準装備バルブ

増速バルブ

取付ショベルクラス

11〜16

サイドカバー

標準装備

TS-W650XCV
FR/ARTS/HR/FHR

質量(標準)

2420/2530/2510/2520

質量(最軽量)

2345/2455/2435/2445

全長

2310/2520/2480/2480

開口幅(最大/最小)

680/-270

全幅

1350

カッター刃長

640

切断力(中央部)

1500

切断力(先端部)

800

使用圧力

標準装備バルブ

増速バルブ

取付ショベルクラス

20〜25

サイドカバー

オプション装備

TS-W900XCV
FR/HR/FHR

質量(標準)

4020/4050/4060

質量(最軽量)

3840/3870/3880

全長

2830

開口幅(最大/最小)

900/-320

全幅

1615

カッター刃長

820

切断力(中央部)

2650

切断力(先端部)

1260

使用圧力

30〜32

標準装備バルブ

増速バルブ

取付ショベルクラス

30〜40

サイドカバー

標準装備

TS-W1200XCV
FHR

質量(標準)

5000

質量(最軽量)

4790

全長

3080

開口幅(最大/最小)

1200/-330

全幅

1900

カッター刃長

975

切断力(中央部)

2740

切断力(先端部)

1370

使用圧力

30〜32

標準装備バルブ

増速バルブ

取付ショベルクラス

40〜48

サイドカバー

標準装備

TS-W1400XCV
FHR

質量(標準)

7420

質量(最軽量)

7160

全長

3515

開口幅(最大/最小)

1400/-430

全幅

2190

カッター刃長

1050

切断力(中央部)

3500

切断力(先端部)

1660

使用圧力

30〜32

標準装備バルブ

増速バルブ

取付ショベルクラス

60〜100

サイドカバー

–

TS-W1600XCV
FHR

質量(標準)

10860

質量(最軽量)

10560

全長

4030

開口幅(最大/最小)

1600/-580

全幅

2645

カッター刃長

1300

切断力(中央部)

3560

切断力(先端部)

1780

使用圧力

30〜32

標準装備バルブ

増速バルブ

取付ショベルクラス

160〜

サイドカバー

–

TS-W2100XCV
FHR
受注生産

質量(標準)

14600

質量(最軽量)

14140

全長

4530

開口幅(最大/最小)

2100/-620

全幅

3130

カッター刃長

1530

切断力(中央部)

3880

切断力(先端部)

1920

使用圧力

30〜32

標準装備バルブ

増速バルブ

取付ショベルクラス

160〜

サイドカバー

–

TS-W2300XCV
FHR
受注生産

質量(標準)

18100

質量(最軽量)

17550

全長

4870

開口幅(最大/最小)

2300/-705

全幅

3440

カッター刃長

1665

切断力(中央部)

4815

切断力(先端部)

2410

使用圧力

30〜32

標準装備バルブ

増速バルブ

取付ショベルクラス

330〜

サイドカバー

–

※TS-W650XCVはオプションでBタイプ（カッター刃ボルトオンタイプ）があります。
※フリー旋回はFR、油圧旋回はHR、アーツ旋回はARTSと記載しています。
※最軽量はロッドカバーとサイドカバーを装着しない状態の質量です。
※FHRはフリー旋回、油圧旋回兼用タイプです。（特許取得）（両機種対応可能です。）
