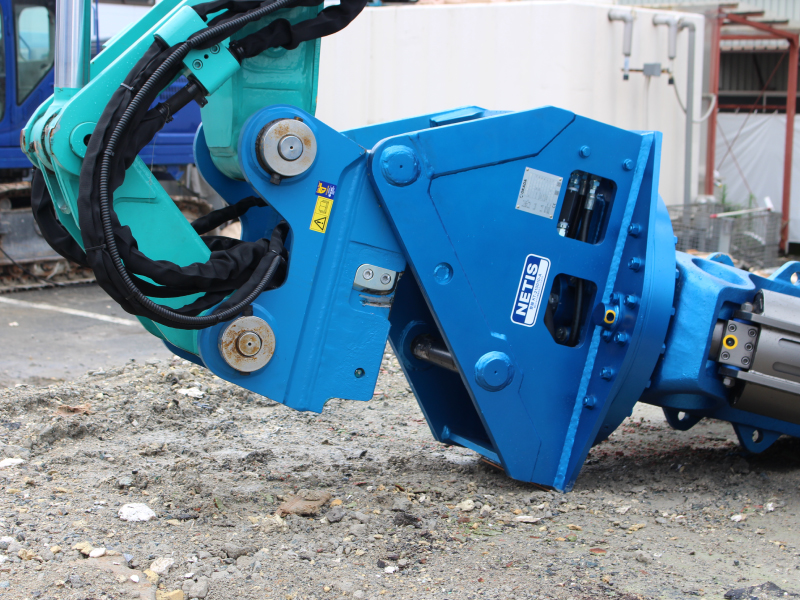

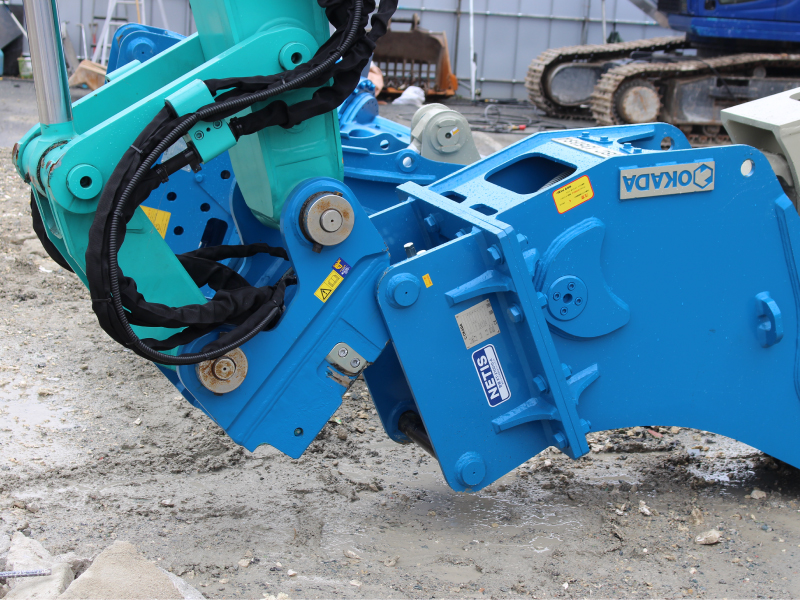

油圧オートカプラ【ALSQ120】特許取得・NETIS登録製品
特長
- 安全性向上
- 周辺環境に配慮
- 作業時間短縮
- 生産性向上
スピーディに交換
油圧式なので、運転席から降りることなくスピーディにアタッチメントの交換が可能です。
危険な作業が不要で安全
アタッチメント交換作業時に重機に接近する必要がなく、重量物(ピン)の脱着や大ハンマーによる危険な作業が不要となり、安全性が向上します。
周辺環境への配慮
油圧ホースの脱着時に油漏れのリスクもなくなるため、周辺環境への影響制御が図れます。
作業時間を大幅に削減
60分程度かかっていた従来のアタッチメント交換作業に比べ、1〜2分で作業が完了するため大幅に時間を短縮できます。
作業員削減
オペレーター1名で作業ができるため、作業員の削減が可能です。
(現場作業員:2名+オペレーター1名 合計3名 → オペレーター1名のみ)
生産性の向上
現場状況に応じた、最適なアタッチメントを瞬時に交換できるため生産性が向上します。
補足情報
構造図

①本体からのリリーフ圧でロータリーを稼働
②カムを引き上げる
③ロックピンを引っ込める
※ロックピンで安全にバケット・アタッチメントを保持できる機構を採用しております。
Spec
油圧オートカプラ
型式
- 質量
- 全長
- 全高
- 全幅
- リンク・アーム側 取付ピン径
- リンク・アーム側 取付幅
- リンク・アーム側 ピン間距離
- アタッチメント側 ピン径
- 取付ショベルクラス※
質量
[kg]
全長
[mm]
全高
[mm]
全幅
[mm]
リンク・アーム側 取付ピン径
[mm]
リンク・アーム側 取付幅
[mm]
リンク・アーム側 ピン間距離
[mm]
アタッチメント側 ピン径
[mm]
取付ショベルクラス※
[ton]
ALVL80
質量
86
全長
486
全高
355
全幅
392
リンク・アーム側 取付ピン径
50
リンク・アーム側 取付幅
312
リンク・アーム側 ピン間距離
200
アタッチメント側 ピン径
60
取付ショベルクラス※
7
ALSQ120
質量
160
全長
630
全高
430
全幅
530
リンク・アーム側 取付ピン径
60
リンク・アーム側 取付幅
375
リンク・アーム側 ピン間距離
260
アタッチメント側 ピン径
60
取付ショベルクラス※
12
ALSQ200
質量
290
全長
817
全高
551
全幅
602
リンク・アーム側 取付ピン径
80
リンク・アーム側 取付幅
458
リンク・アーム側 ピン間距離
326
アタッチメント側 ピン径
70
取付ショベルクラス※
20
ALSQ400
【近日発売予定】
質量
427
全長
869
全高
513
全幅
693
リンク・アーム側 取付ピン径
100
リンク・アーム側 取付幅
371
リンク・アーム側 ピン間距離
537
アタッチメント側 ピン径
80
取付ショベルクラス※
40
※取付ショベル・アタッチメントの仕様により取付の可否がございますので、事前にご相談ください。
