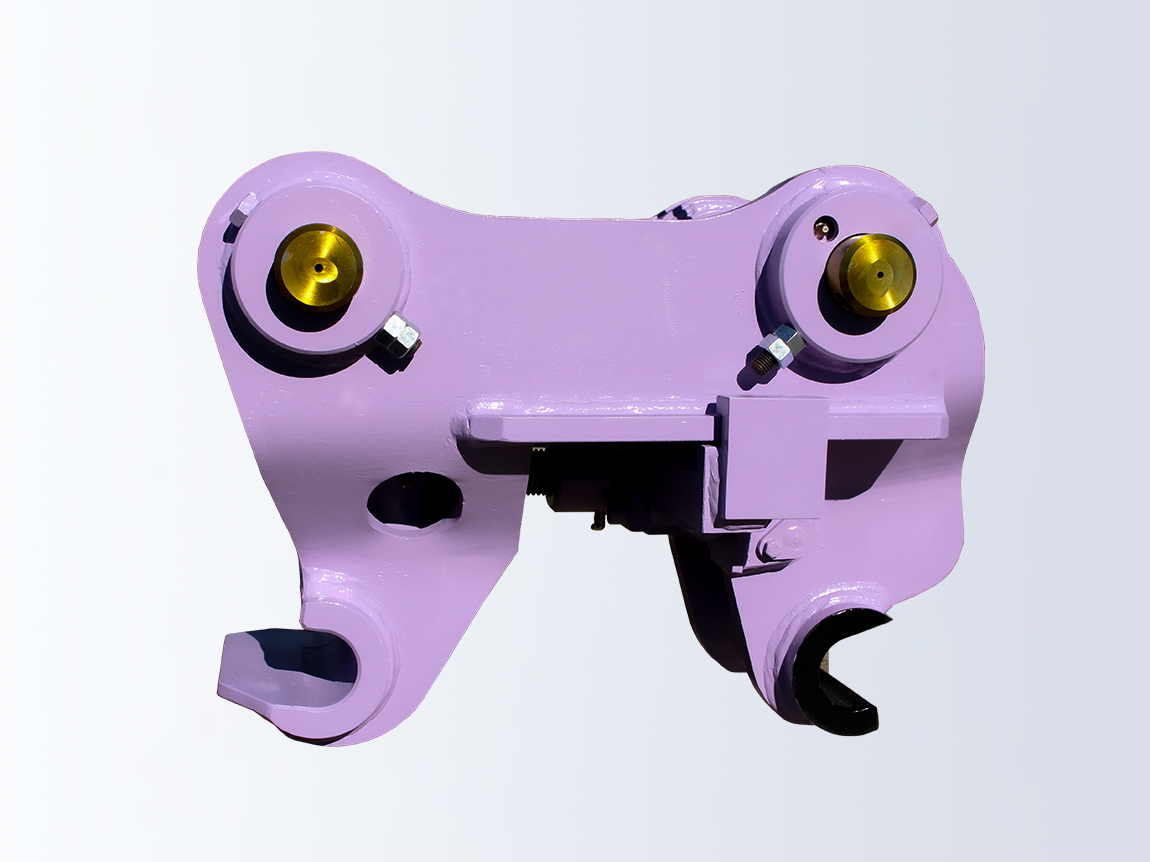

OKロックⅡ

  • OK-10
  • OK-20
  • OK-25
  • OK-45
  • OK-70
  • SOK-45
  • SOK-70

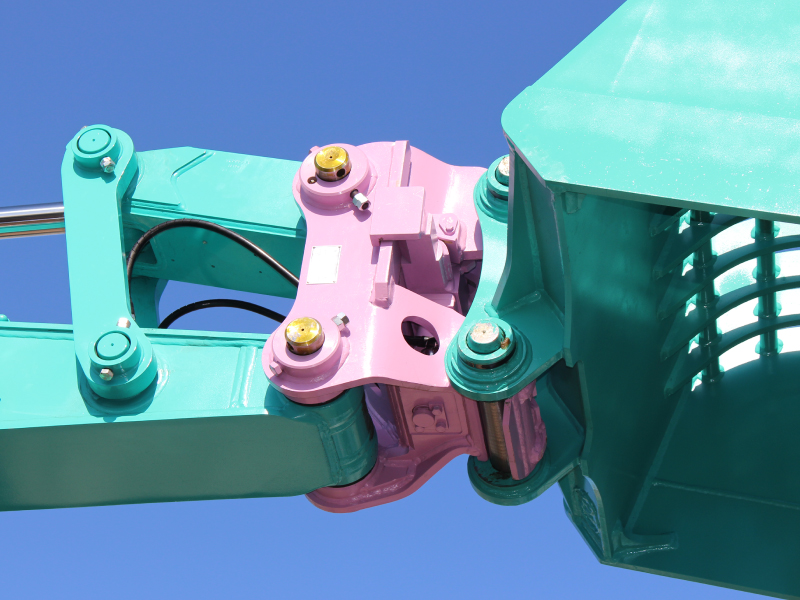

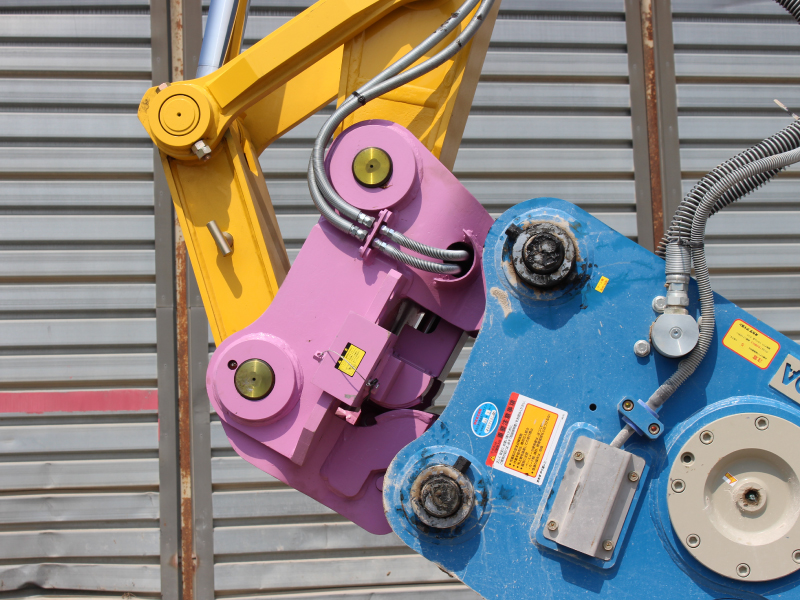

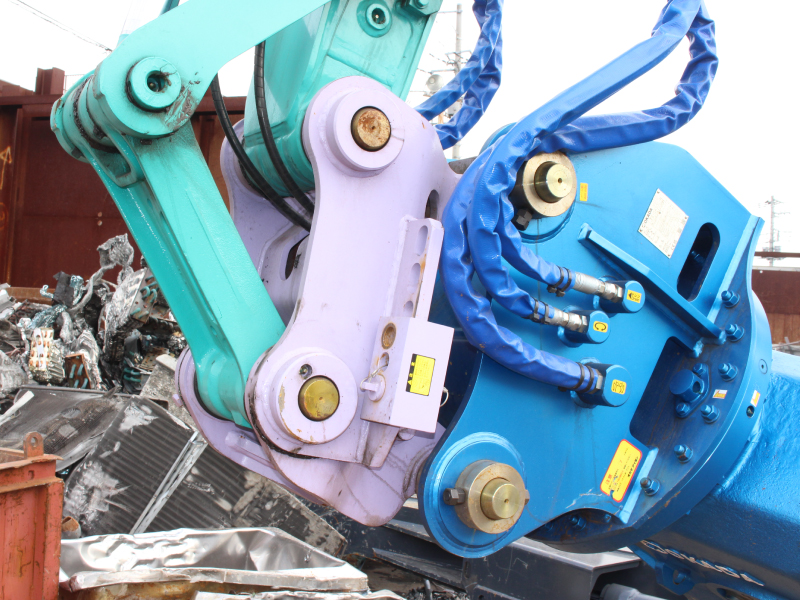

アタッチメントを安全、確実、スピーディに脱着
特許技術を使ったロック機構で負担軽減。各メーカーの多様なアタッチメントに対応します。

特長

  • 優れた耐久性
  • 高い汎用性

調整ボルトを守るS字ロックアーム方式

作業中、最も多く負荷を受けるセットスクリューの荷重を円形クサビで分散軽減させ変形や破損を防ぎます。(OK-10・20・25を除く)

機械式と油圧式の2タイプをご用意

機械式:OK-10~70までの5機種、油圧式:SOK-45・70の2機種をご用意しております。

クレーン仕様にも対応

全機種、各油圧ショベルのアームクレーン仕様車に対応しています。

補足情報

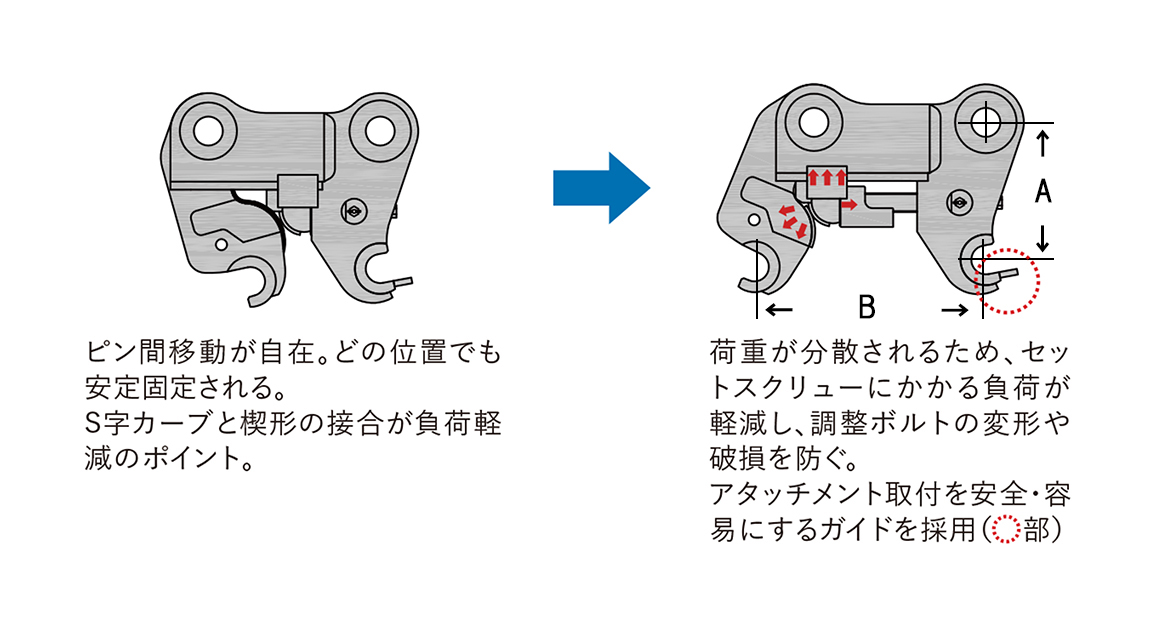

調整ボルトを守るS字ロックアーム方式

作業中、最も多く負荷を受ける調整ボルト(テンションボルト)の加重を分散軽減するため、S字ロックアームと円形クサビを採用(特許技術)。ボルト自体の変形や損傷を防ぎます。

Spec

OKロックⅡ(機械式)

型式

  • 質量
  • 寸法a
  • 寸法b 最大
  • 寸法c 最小
  • 取付ショベルクラス

質量

[kg]

寸法a

[mm]

寸法b 最大

[mm]

寸法c 最小

[mm]

取付ショベルクラス

[ton]

OK-10

質量

35

寸法a

200

寸法b 最大

300

寸法c 最小

165

取付ショベルクラス

3

OK-20

質量

40

寸法a

220

寸法b 最大

350

寸法c 最小

223

取付ショベルクラス

4

OK-25

質量

75

寸法a

260

寸法b 最大

420

寸法c 最小

265

取付ショベルクラス

6

OK-45

質量

155

寸法a

310

寸法b 最大

500

寸法c 最小

354

取付ショベルクラス

12

OK-70

質量

335

寸法a

380

寸法b 最大

630

寸法c 最小

420

取付ショベルクラス

20

スーパーOKロックⅡ(油圧式)

型式

  • 質量
  • 寸法a
  • 寸法b 最大
  • 寸法c 最小
  • 取付ショベルクラス

質量

[kg]

寸法a

[mm]

寸法b 最大

[mm]

寸法c 最小

[mm]

取付ショベルクラス

[ton]

SOK-45

質量

160

寸法a

310

寸法b 最大

500

寸法c 最小

354

取付ショベルクラス

12

SOK-70

質量

340

寸法a

380

寸法b 最大

620

寸法c 最小

420

取付ショベルクラス

20

関連商品

機体質量3ton以上の建設機械の運転には、「車両系建設機械運転技能講習修了証」(整地・運搬・積込及び掘削用)が必要です。
また、油圧ブレーカを装着する際には、車両系建設機械運転技能講習修了証」の(解体用)と(整地・運搬・積込及び掘削用)の両方が必要です。
磁石製品をご使用になる際には、「車両系建設機械運転技能講習修了証」(整地・運搬・積込及び掘削用)に加えて、「小型移動式クレーン運転技能講習修了証」の取得を推奨します。

このホームページに掲載した仕様は、改良のため予告なく変更することがあります。
また、アタッチメントの取付けショベルは、仕様欄に表示しているクラスのショベルでも取り付けられない場合がありますので、詳しくは弊社担当者までご相談ください。
このホームページに掲載した写真は、販売標準機と一部異なることがあります。
各製品をご使用される際は、必ず取扱説明書をよくご覧になって、正しくお使いください。
