ハイブリッドバケット【OHB-50】作業動画
特長
- 優れた耐久性
- 優れた作業性
- 高いメンテナンス性
- 生産性向上
多機能ハイブリッドバケット

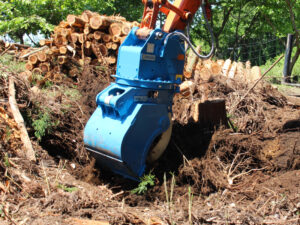

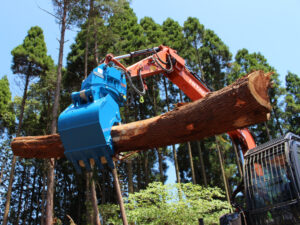

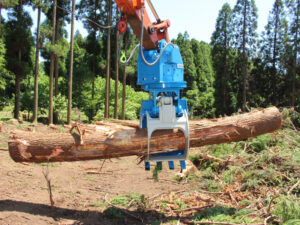

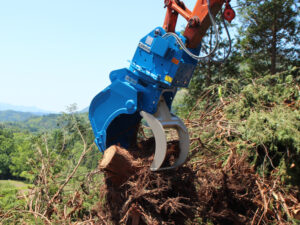

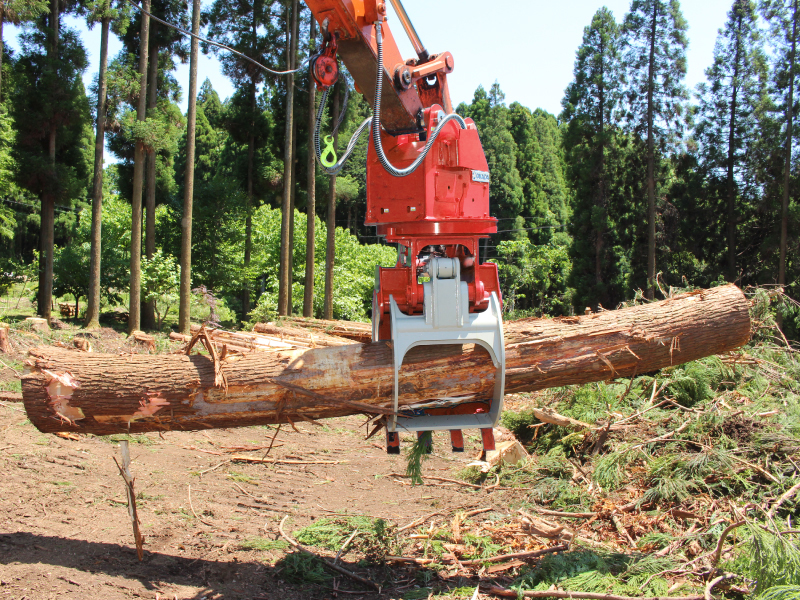

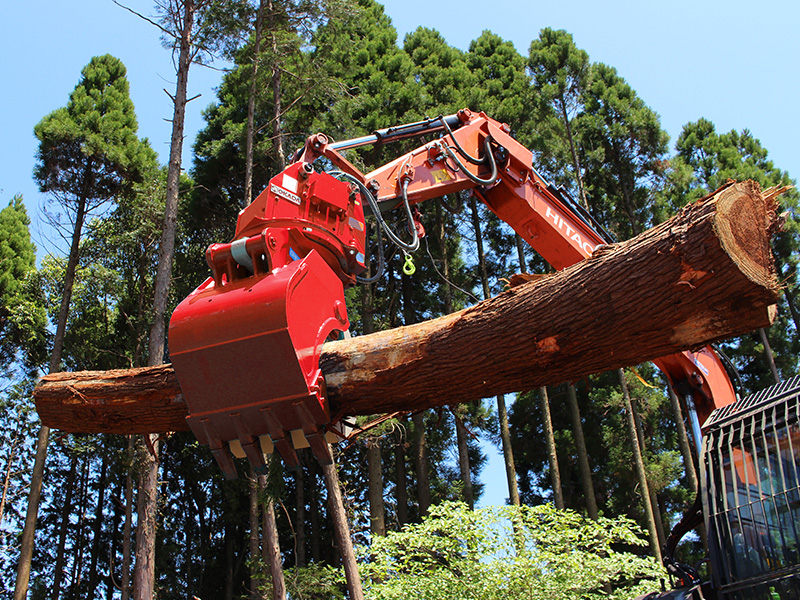

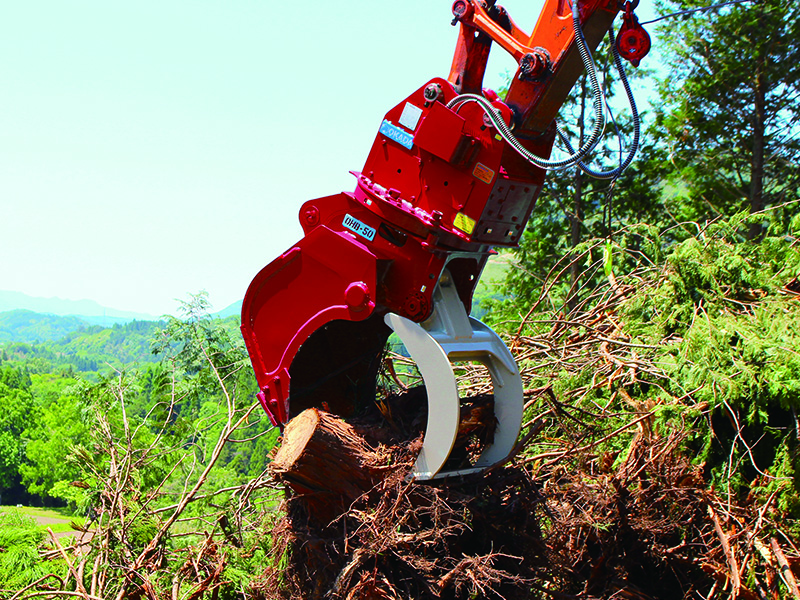

樹木の伐倒・集積や路網作設、切り株の伐根・岩塊の撤去など多彩な作業が可能です。

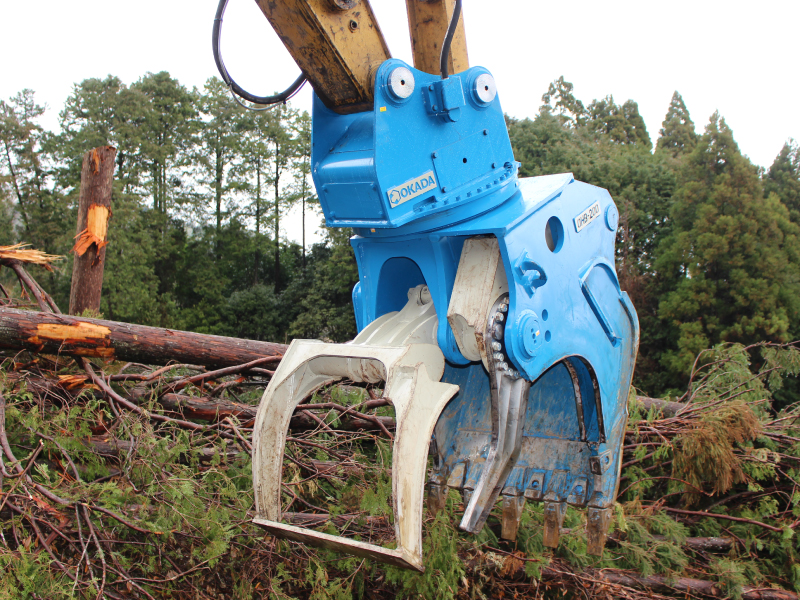

（切断刃付き）
生産性向上

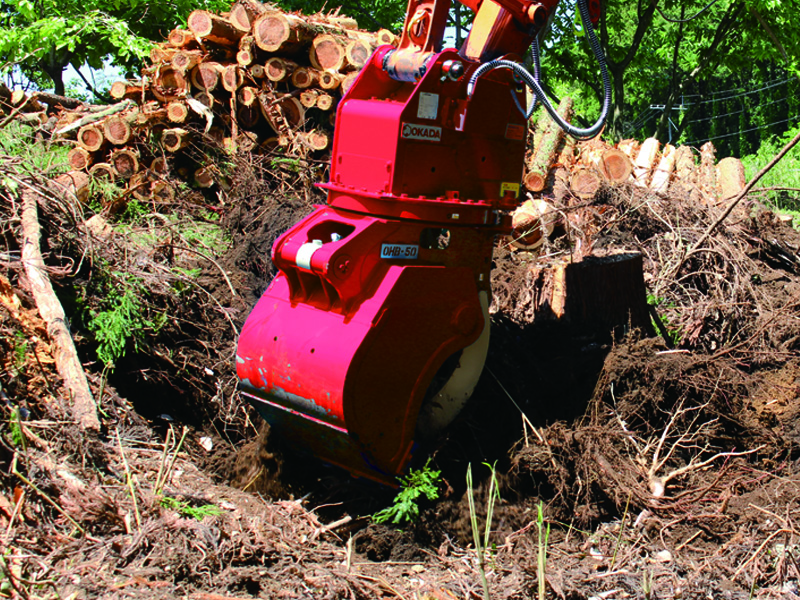

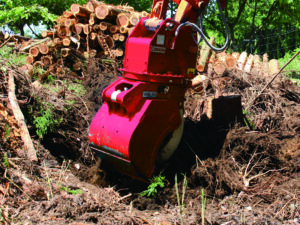

ローテーター付きアタッチメントで、法面・路網成形や掘削の作業効率が向上します。
またグラップルバケットに切断刃を搭載することで、油圧ショベル単体での
路網作設が可能に（切断刃付き）
優れた作業性

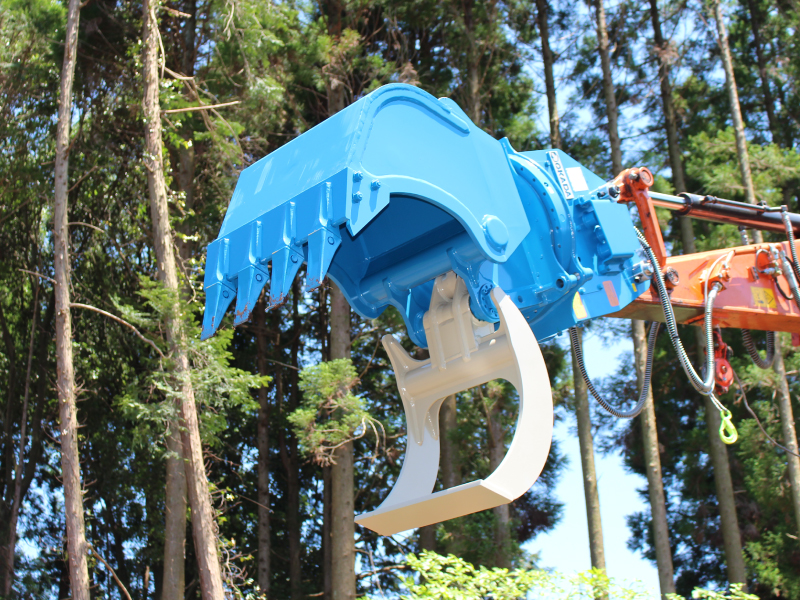

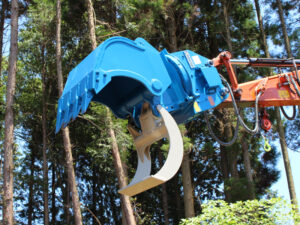

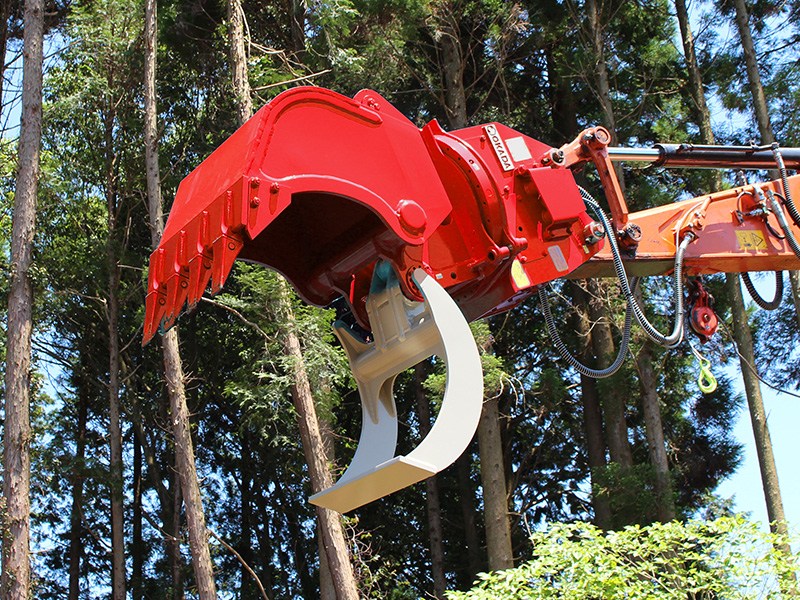

バケット底面は直線形状の為、作業性が向上し、
底板には厚板の特殊鋼を採用することで、湾曲や摩耗への耐性がアップしました。
特殊耐摩耗鋼を採用

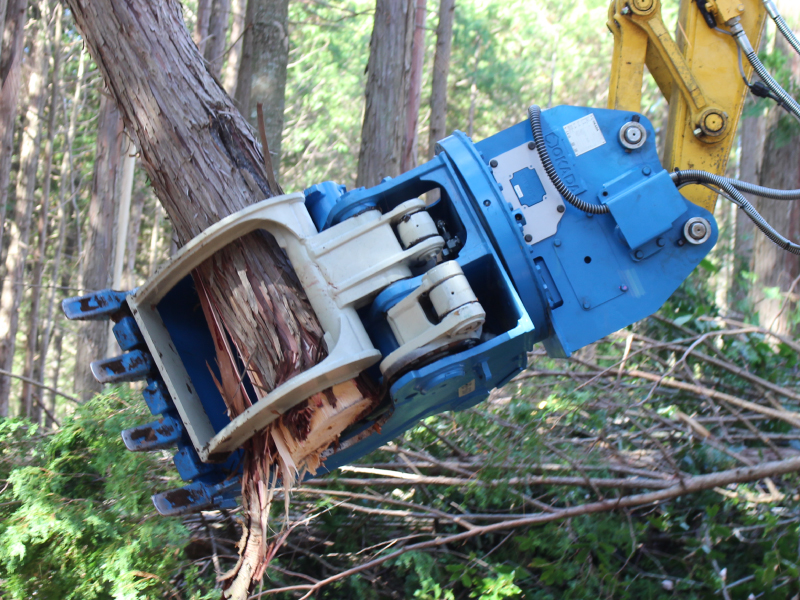

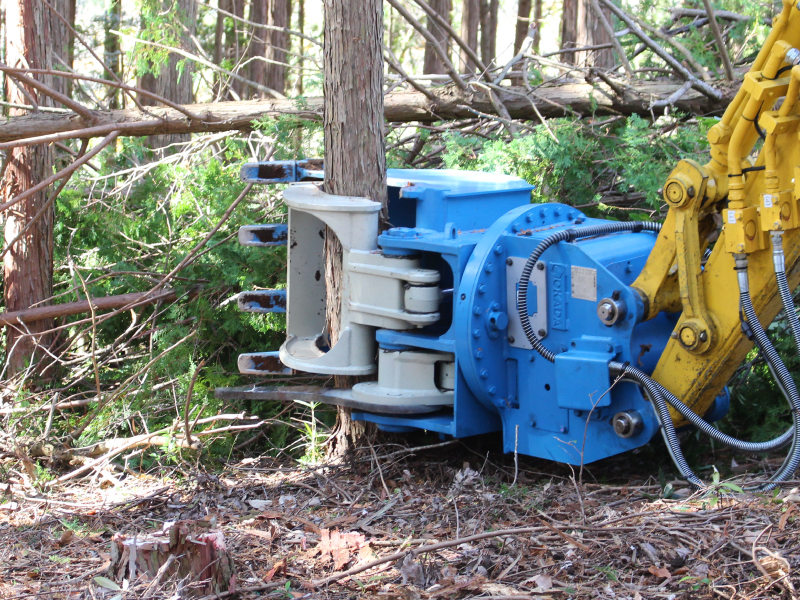

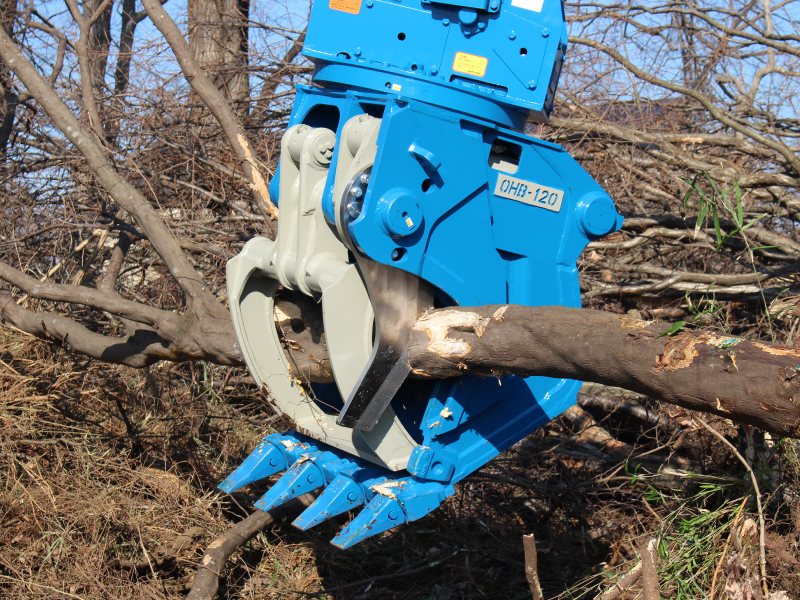

切断刃は耐久性に優れ、高い切断力を発揮し切断材への食い込み・切断抵抗の最小化を
意図し設計されたストレート形状刃は、大径材においてもスムーズに切断（切断刃付き）
《特許出願中》
メンテナンス性
メンテナンス性に優れ、補修作業がスムーズにできます。
Spec
OHB シリーズ（切断刃なし）
型式
- 質量
- 全長
- グラブアーム幅
- 最大開口幅
- バケット外幅
- 使用圧力
(シリンダ) - 使用圧力
(モーター) - 使用流量
(シリンダ) - 使用流量
(モーター) - バケット容量
- 取付ショベルクラス
質量
[kg]
全長
[mm]
グラブアーム幅
[mm]
最大開口幅
[mm]
バケット外幅
[mm]
使用圧力
(シリンダ)
[MPa]
使用圧力
(モーター)
[MPa]
使用流量
(シリンダ)
[ℓ/min]
使用流量
(モーター)
[MPa]
バケット容量
[㎥]
取付ショベルクラス
[ton]
OHB-50
質量
680
全長
1765
グラブアーム幅
570
最大開口幅
755
バケット外幅
700
使用圧力
(シリンダ)
28
使用圧力
(モーター)
-
使用流量
(シリンダ)
60
使用流量
(モーター)
-
バケット容量
0.22
取付ショベルクラス
6〜9
OHB-50 HR
質量
660
全長
1765
グラブアーム幅
570
最大開口幅
755
バケット外幅
700
使用圧力
(シリンダ)
28
使用圧力
(モーター)
18
使用流量
(シリンダ)
60
使用流量
(モーター)
40
バケット容量
0.22
取付ショベルクラス
6〜9
OHB-100
質量
1035
全長
1890
グラブアーム幅
725
最大開口幅
1005
バケット外幅
910
使用圧力
(シリンダ)
23
使用圧力
(モーター)
-
使用流量
(シリンダ)
120
使用流量
(モーター)
-
バケット容量
0.4
取付ショベルクラス
10〜13
OHB-100 HR
質量
1020
全長
1890
グラブアーム幅
725
最大開口幅
1005
バケット外幅
910
使用圧力
(シリンダ)
23
使用圧力
(モーター)
18
使用流量
(シリンダ)
120
使用流量
(モーター)
60
バケット容量
0.4
取付ショベルクラス
10〜13
※油圧旋回はHRと記載しています。HRは、2系統配管＋ドレン配管が必要です。
OHBシリーズ（切断刃付き）
型式
- 質量
- 全長
- グラブアーム幅
- 最大開口幅
- バケット外幅
- 使用圧力
- 使用流量
- 切断刃
- 切断可能材径
- バケット容量
- 取付ショベルクラス
質量
[kg]
全長
[mm]
グラブアーム幅
[mm]
最大開口幅
[mm]
バケット外幅
[mm]
使用圧力
[MPa]
使用流量
[ℓ/min]
切断刃
切断可能材径
[Φmm]
バケット容量
[㎥]
取付ショベルクラス
[ton]
OHB-70
質量
810
全長
1730
グラブアーム幅
525
最大開口幅
745
バケット外幅
700
使用圧力
28
使用流量
60
切断刃
◯
切断可能材径
300
バケット容量
0.22
取付ショベルクラス
6〜9
OHB-130
質量
1310
全長
2040
グラブアーム幅
690
最大開口幅
850
バケット外幅
920
使用圧力
32
使用流量
120
切断刃
◯
切断可能材径
400
バケット容量
0.37
取付ショベルクラス
10〜13
OHB-210
質量
2100
全長
2390
グラブアーム幅
825
最大開口幅
1085
バケット外幅
1095
使用圧力
32
使用流量
200
切断刃
◯
切断可能材径
550
バケット容量
0.71
取付ショベルクラス
18〜25
＊切断可能材径は、樹木の種類によって表示の材径が切断出来ない場合がございます。
- 商品カタログ
- OKADA Parts Search Engine
(Webパーツカタログ)※登録を希望されるお客様は、拠点の営業所にお問合せください。
（要ID・パスワード）
関連商品
安全性と優れた整備性を備えた林業用フォワーダ
地拵えの機械化で林業の生産性向上に
地雷除去機のノウハウを詰め込んだ草刈りアタッチメント
耐久性を追求した、林業・スクラップ用クレーン
木材用グラップル・地引ウインチ・スイングヤーダ・プロセッサ・プロセッサハーベスタを集材作業現場で使用する場合は「車両系木材伐出機械」としての取り扱いになります。
プロセッサ・ハーベスタ・木材グラップルバケット等の運転には「伐木等機械の運転の業務に係る特別教育」の修了が必要です。
集材作業現場で使用する木材グラップルは、集材作業現場以外（木材市場・チップ工場等）で使用しても「車両系木材伐出機械」に該当します。
地引ウインチ・スイングヤーダ等を使用する場合は「簡易架線集材装置等の運転業務に係る特別教育」の修了が必要です。
油圧ショベルを林業機械のベースマシンとして用いる場合は「車両系建設機械運転技能講習修了証」の（整地・運搬・積み込み及び掘削用）が必要です。
フォワーダの運転には「走行集材機械の運転の業務に関わる特別教育」の修了証の取得が必要です。
伐木作業・林業における安全対策についての詳細は、厚生労働省のWebサイトをご参照ください。
https://www.mhlw.go.jp/stf/seisakunitsuite/bunya/0000207439_00003.html
このホームページに掲載した仕様は、改良のため予告なく変更することがあります。
また、アタッチメントの取付けショベルは、仕様欄に表示しているクラスのショベルでも取り付けられない場合がありますので、詳しくは弊社担当者までご相談ください。
このホームページに掲載した写真は、販売標準機と一部異なることがあります。
各製品をご使用される際は、必ず取扱説明書をよくご覧になって、正しくお使いください。
