- NSG-150R
- NSG-180R
- NSG-200R
- NSG-250R
- NSG-350R
- NSG-200RHD
- NSG-250RHD
特長
- 優れた作業性
- ハイパワー
- 抜群の掴み力
- 生産性向上
高性能グラップル
長年にわたりスクラップ業界に携わってきたノウハウが、細やかな商品にまで反映。
多彩なラインナップ
リンク式、爪密閉式・シリンダー密閉式をご用意。お客様の用途に合わせご提案いたします。
様々な作業現場で活躍
搬入車輌からの積み降ろし、ギロチン・シュレッダーへの投入、製品の取り出し、ヤード内への作業にて活躍。
あらゆるニーズにお応え
各油圧ショベルにもベストマッチング、最適なアタッチメントとしてご利用可能。
補足情報

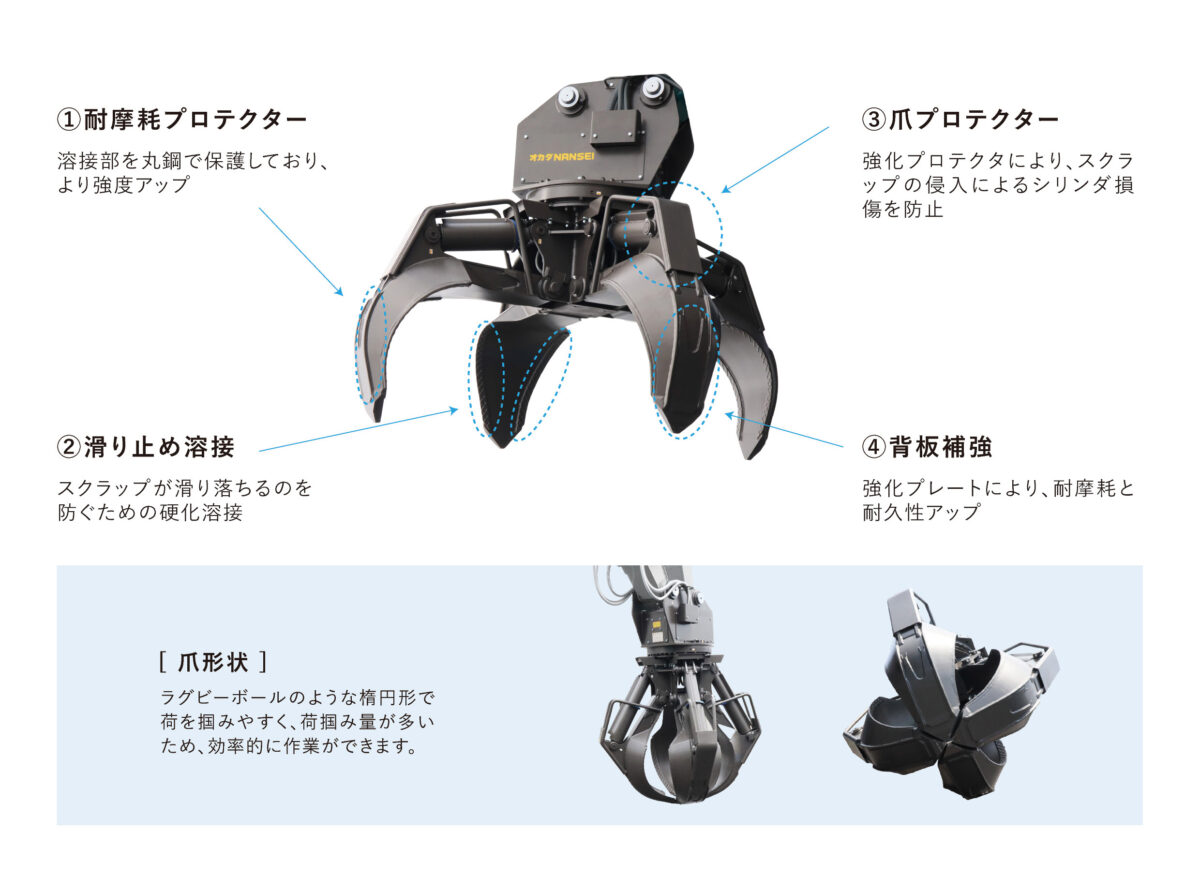

長くご使用いただくため、4つの耐久性向上ポイント
Spec
リンク式（※一部受注生産）
型式
- 質量
- 爪最大開口幅
- 爪先端最大掴み力
- 旋回トルク
- 各開・閉速度
- 旋回速度
- ポイント
①～④ - 取付ショベルクラス
質量
[kg]
爪最大開口幅
[mm]
爪先端最大掴み力
[kN]
旋回トルク
[Nm]
各開・閉速度
[sec]
旋回速度
[rpm]
ポイント
①～④
取付ショベルクラス
[ton]
NSG-150R
質量
1150
爪最大開口幅
2200
爪先端最大掴み力
30.0
旋回トルク
1470
各開・閉速度
2.8
旋回速度
8-12
ポイント
①～④
△
取付ショベルクラス
11‐20
NSG-180R
質量
1290
爪最大開口幅
2600
爪先端最大掴み力
25.8
旋回トルク
1470
各開・閉速度
2.8
旋回速度
8-12
ポイント
①～④
△
取付ショベルクラス
16-20
NSG-200R
質量
1885
爪最大開口幅
2200
爪先端最大掴み力
44.5
旋回トルク
4400
各開・閉速度
2.8
旋回速度
11-14
ポイント
①～④
〇
取付ショベルクラス
20-35
NSG-250R
質量
1900
爪最大開口幅
2600
爪先端最大掴み力
37.0
旋回トルク
4400
各開・閉速度
2.8
旋回速度
11-14
ポイント
①～④
〇
取付ショベルクラス
20-35
NSG-350R
質量
2700
爪最大開口幅
2820
爪先端最大掴み力
40.7
旋回トルク
6000
各開・閉速度
1.7
旋回速度
8-10
ポイント
①～④
△
取付ショベルクラス
35-50
※リンク式には電磁弁内蔵タイプもございます。
※ポイント①耐摩耗プロテクタ ②滑り止め溶接 ③爪プロテクタ ④背板補強
○は標準設定、 △は一部対応、×は設定なし
爪密閉式
型式
- 質量
- 爪最大開口幅
- 爪先端最大掴み力
- 旋回トルク
- 各開・閉速度
- 旋回速度
- ポイント
①～④ - 取付ショベルクラス
質量
[kg]
爪最大開口幅
[mm]
爪先端最大掴み力
[kN]
旋回トルク
[Nm]
各開・閉速度
[sec]
旋回速度
[rpm]
ポイント
①～④
取付ショベルクラス
[ton]
NSG-150RHD
質量
1270
爪最大開口幅
2200
爪先端最大掴み力
30.0
旋回トルク
1470
各開・閉速度
2.8
旋回速度
8-12
ポイント
①～④
×
取付ショベルクラス
11-20
NSG-180RHD
質量
1420
爪最大開口幅
2600
爪先端最大掴み力
25.8
旋回トルク
1470
各開・閉速度
2.8
旋回速度
8-12
ポイント
①～④
×
取付ショベルクラス
16-20
※ポイント①耐摩耗プロテクタ ②滑り止め溶接 ③爪プロテクタ ④背板補強
○は標準設定、 △は一部対応、×は設定なし
シリンダー密閉式
型式
- 質量
- 爪最大開口幅
- 爪先端最大掴み力
- 旋回トルク
- 各開・閉速度
- 旋回速度
- ポイント
①～④ - 取付ショベルクラス
質量
[kg]
爪最大開口幅
[mm]
爪先端最大掴み力
[kN]
旋回トルク
[Nm]
各開・閉速度
[sec]
旋回速度
[rpm]
ポイント
①～④
取付ショベルクラス
[ton]
NSG-200RHD
質量
1940
爪最大開口幅
2200
爪先端最大掴み力
42.6
旋回トルク
4400
各開・閉速度
2.8
旋回速度
11-14
ポイント
①～④
△
取付ショベルクラス
20-35
NSG-250RHD
質量
2040
爪最大開口幅
2600
爪先端最大掴み力
35.9
旋回トルク
4400
各開・閉速度
2.8
旋回速度
11-14
ポイント
①～④
△
取付ショベルクラス
20-35
※ポイント①耐摩耗プロテクタ ②滑り止め溶接 ③爪プロテクタ ④背板補強
○は標準設定、 △は一部対応、×は設定なし
