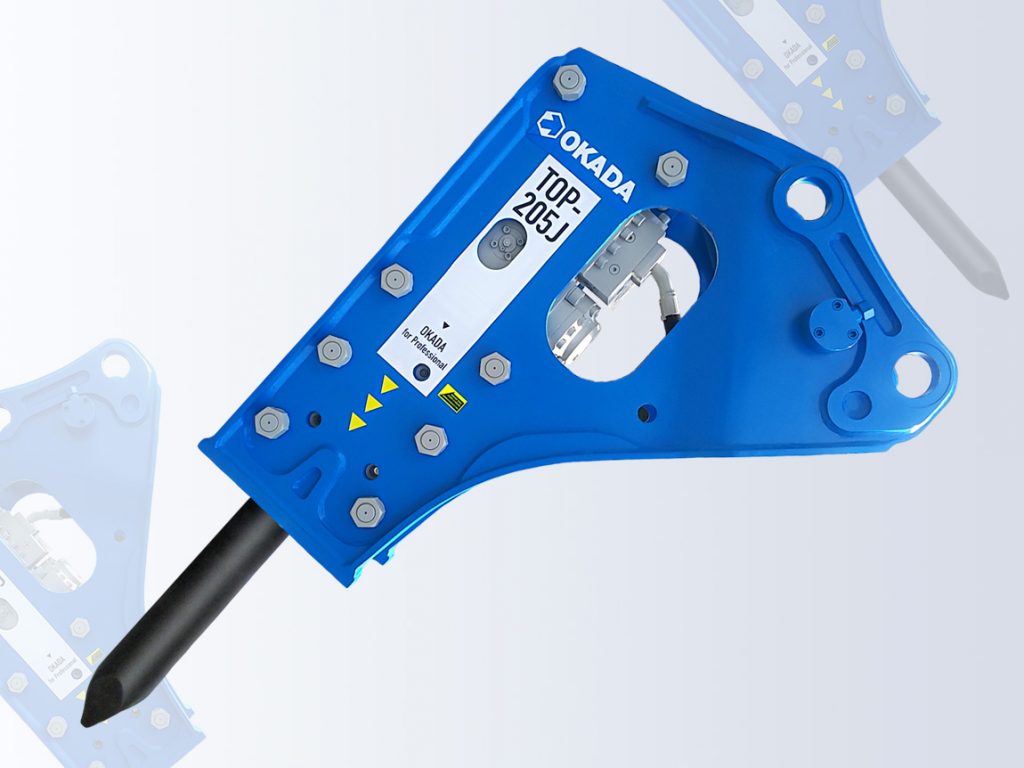

油圧ブレーカ TOPシリーズ【TOP-205J】説明・作業動画
特長
- 高い打撃力
- 優れた作業性
- 優れた耐久性
- 選べる品揃え
ブレーカ先駆者のモノづくりのDNAを継承
世界初の空圧ブレーカを世に送り出した、弊社の豊富なノウハウをベースに、モノづくりのDNAを継承することで、TOPクラスの油圧ブレーカの開発を目指しました。

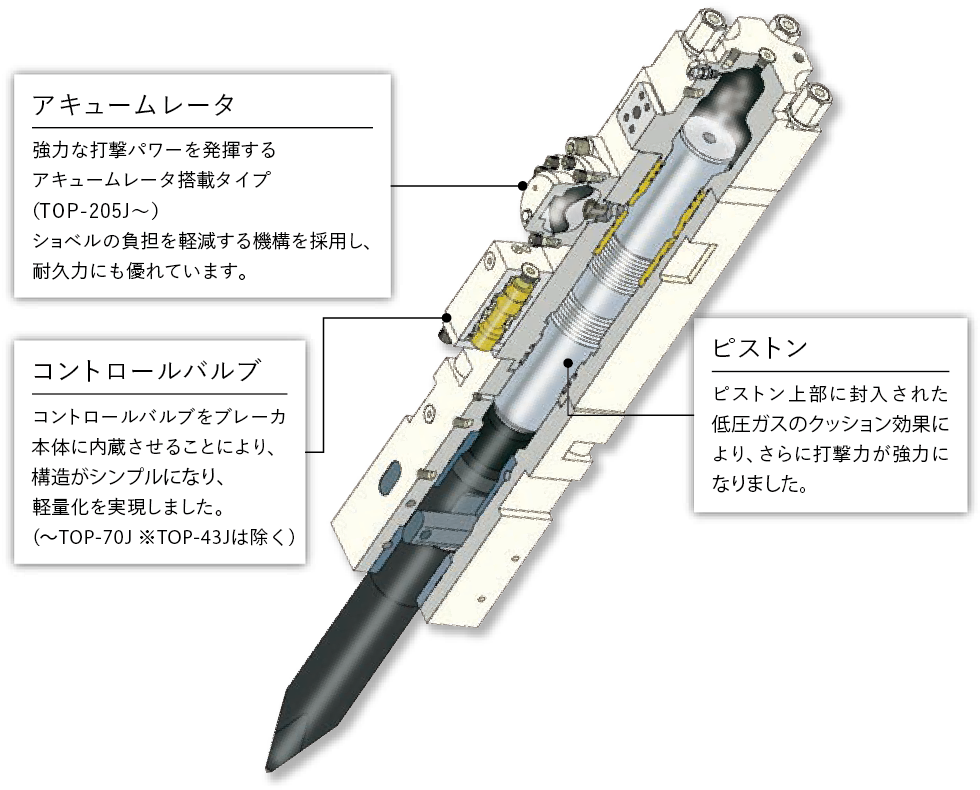

油圧パワーと窒素ガスで、打撃力を強化
・油圧パワーに窒素ガス（低圧ガス）エネルギーをプラスすることで、より強力な打撃力を生み出しました（～TOP-110J）。
・大型機種にはアキュームレーターを搭載し、さらに打撃力を強化しました（TOP-205J～）。
操作の安定性が高まり、作業性が向上
スリムなフォルムからは想像できない強力な打撃力で、操作時の安定性が高まり、作業性がさらに向上しました。
メンテナンスコストを低減、耐久性も向上
部品点数を減らしてメンテナンスコストを大幅に低減しました。また、部品の品質を大幅に高めることで耐久性が向上、商品の寿命と信頼性を高めました。
用途や現場状況にあわせて選べる16機種
お客様のさまざまなニーズにお応えできる、精鋭16機種がラインナップ。用途や現場状況にあわせてお選びいただけます。
補足情報
TOP-Jシリーズ
TOP-Jシリーズ特殊仕様
特殊な作業環境に合わせた仕様も承ります。お近くの営業所までお問い合わせください。
Spec
TOP-J シリーズ 小型
型式
- 総質量
（チゼル・ブラケット付） - 全長
- 全幅
- 作動油圧
- 消費油量
- 打撃数
- チゼル径
- 取付ショベルクラス
総質量
（チゼル・ブラケット付）
[kg]
全長
[mm]
全幅
[mm]
作動油圧
[MPa]
消費油量
[ℓ/min]
打撃数
[bpm]
チゼル径
[mm]
取付ショベルクラス
[ton]
TOP-11J
総質量
（チゼル・ブラケット付）
80
全長
952
全幅
120
作動油圧
9〜12
消費油量
15〜30
打撃数
800〜1400
チゼル径
40
取付ショベルクラス
0.5〜1.2
TOP-18J
総質量
（チゼル・ブラケット付）
105
全長
1071
全幅
124
作動油圧
9〜12
消費油量
20〜40
打撃数
700〜1200
チゼル径
45
取付ショベルクラス
0.8〜1.5
TOP-22J
総質量
（チゼル・ブラケット付）
150
全長
1170
全幅
169
作動油圧
9〜12
消費油量
20〜50
打撃数
600〜1100
チゼル径
53
取付ショベルクラス
1.3〜3.5
TOP-32J
総質量
（チゼル・ブラケット付）
189
全長
1196
全幅
236
作動油圧
11〜16
消費油量
35〜50
打撃数
850〜1150
チゼル径
61
取付ショベルクラス
2.5〜3.5
TOP-43J
総質量
（チゼル・ブラケット付）
260
全長
1389
全幅
257
作動油圧
11〜16
消費油量
35〜55
打撃数
600〜850
チゼル径
68
取付ショベルクラス
4〜5.5
TOP-60J
総質量
（チゼル・ブラケット付）
380
全長
1461
全幅
305
作動油圧
11〜16
消費油量
48〜70
打撃数
740〜950
チゼル径
74
取付ショベルクラス
5〜7
TOP-70J
総質量
（チゼル・ブラケット付）
420
全長
1570
全幅
305
作動油圧
12〜16
消費油量
48〜80
打撃数
730〜970
チゼル径
85
取付ショベルクラス
5〜9
中・小規模の土木工事、都市土木工事などに好適。コンパクトながら強い打撃力を持ち、特に狭い現場で威力を発揮します。
TOP-J シリーズ 中型
型式
- 総質量
（チゼル・ブラケット付） - 全長
- 全幅
- 作動油圧
- 消費油量
- 打撃数
- チゼル径
- 取付ショベルクラス
総質量
（チゼル・ブラケット付）
[kg]
全長
[mm]
全幅
[mm]
作動油圧
[MPa]
消費油量
[/min]
打撃数
[bpm]
チゼル径
[mm]
取付ショベルクラス
[ton]
TOP-100J
総質量
（チゼル・ブラケット付）
750
全長
1873
全幅
328
作動油圧
14〜18
消費油量
70〜110
打撃数
550〜800
チゼル径
105
取付ショベルクラス
9〜15
TOP-110J
総質量
（チゼル・ブラケット付）
850
全長
1939
全幅
384
作動油圧
14〜18
消費油量
80〜115
打撃数
550〜710
チゼル径
110
取付ショベルクラス
10〜15
TOP-205J
総質量
（チゼル・ブラケット付）
1650
全長
2284
全幅
420
作動油圧
15〜18
消費油量
110〜135
打撃数
360〜430
チゼル径
135
取付ショベルクラス
20〜23
TOP-210B
総質量
（チゼル・ブラケット付）
1680
全長
2330
全幅
466
作動油圧
14〜18
消費油量
120〜160
打撃数
310〜430
チゼル径
135
取付ショベルクラス
20〜23

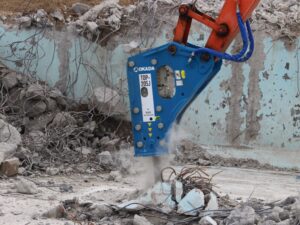

力強さと機動性を兼ね備えた中型ブレーカ。大型土木工事から、ビル解体、砕石小割など、さまざまな用途に対応できます。
TOP-J シリーズ 大型
型式
- 総質量
（チゼル・ブラケット付） - 全長
- 全幅
- 作動油圧
- 消費油量
- 打撃数
- チゼル径
- 取付ショベルクラス
総質量
（チゼル・ブラケット付）
[kg]
全長
[mm]
全幅
[mm]
作動油圧
[MPa]
消費油量
[/min]
打撃数
[bpm]
チゼル径
[mm]
取付ショベルクラス
[ton]
TOP-300J
総質量
（チゼル・ブラケット付）
2500
全長
2596
全幅
482
作動油圧
16〜18
消費油量
160〜190
打撃数
370〜420
チゼル径
150
取付ショベルクラス
24〜30
TOP-350J
総質量
（チゼル・ブラケット付）
2600
全長
2777
全幅
504
作動油圧
16〜18
消費油量
200〜240
打撃数
300〜350
チゼル径
155
取付ショベルクラス
30〜41
TOP-400J
総質量
（チゼル・ブラケット付）
3750
全長
3084
全幅
576
作動油圧
16〜18
消費油量
220〜280
打撃数
250〜320
チゼル径
170
取付ショベルクラス
40〜50
TOP-800J
総質量
（チゼル・ブラケット付）
5830
全長
4246
全幅
590
作動油圧
16〜20
消費油量
280〜380
打撃数
260〜360
チゼル径
190
取付ショベルクラス
60〜80
TOP-1000J
総質量
（チゼル・ブラケット付）
6800
全長
4400
全幅
600
作動油圧
17〜20
消費油量
350〜420
打撃数
200〜280
チゼル径
210
取付ショベルクラス
75〜100
パワフルな打撃力をもつ大型油圧ブレーカ。強力な破砕力で大規模工事、鉱山、大型砕石場などで威力を発揮します。
※TOP-205J、300Jの打撃数は標準と高速の2段切り替えができます。TOP-205Jは高速500〜560bpm、TOP-300Jは高速450〜530bpmです。
