- OSC-135MB
- OSC-200MB2
- OSC-200HMB2
- OSC-360MB
- OSC-160GMB
- OSC-250GMB
- OSC-360GMB
特長
- 優れた吸着力
- 優れた耐久性と耐摩耗性
- 優れた作業性
- 優れた破砕力とスピード

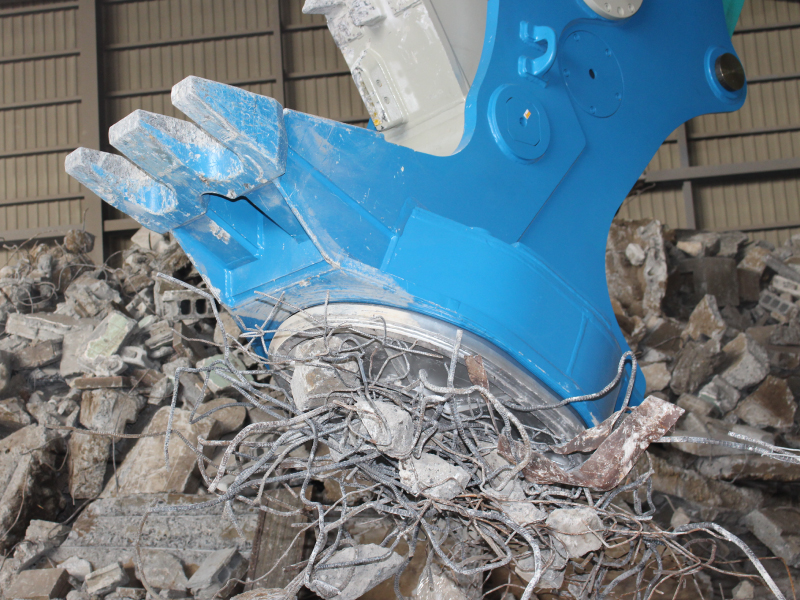

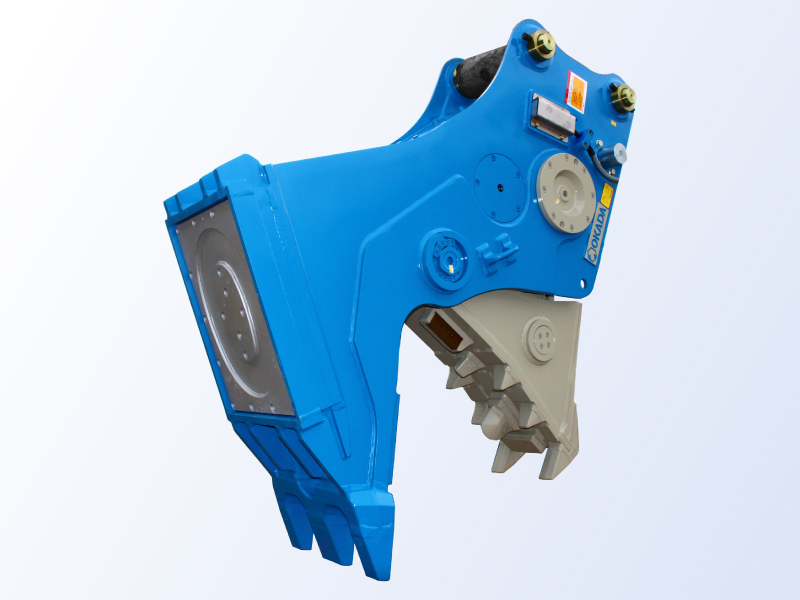

クラス最大級の強力電磁石

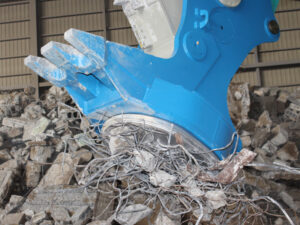

弊社独自の角形マグネットで、従来の1.4 倍（当社比）もの磁力を発揮。太い鉄筋から細い針金までパワフルに吸着します。また、磁力をさらに20%アップした強力型HMタイプもラインアップしています。
発電機不要で簡単取付け
電源はショベルのバッテリー(24V)からとるため、発電機は不要。配線はコネクタ接続で簡単に取り付けられ、制御装置等も小型で丈夫な設計になっています。

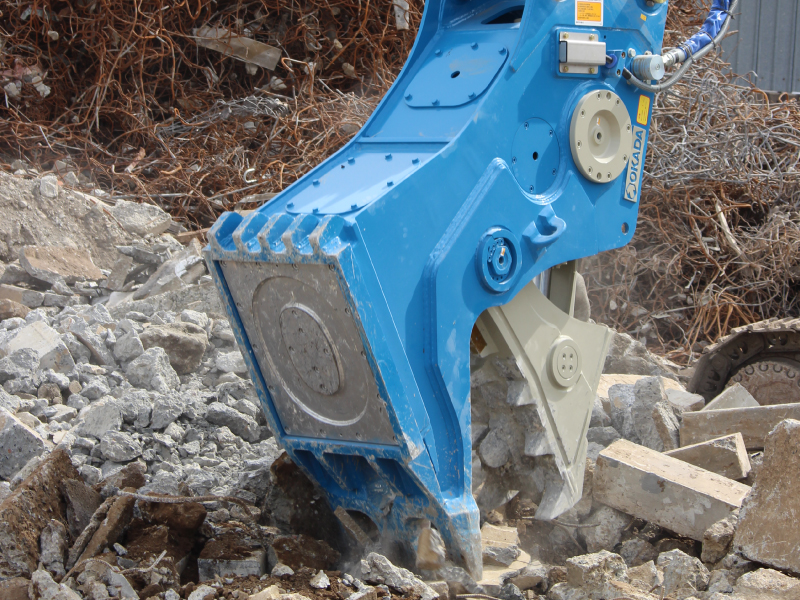

優れた耐久性＆耐摩耗性
マグネットは、耐衝撃性の高い特殊なコイル構造で、フレームと一体化したマグネットケースによりしっかりガードされています。
マグネットは大型ながら、フレームからみ出さない機能的なフォルム。 吸着部は耐摩耗性に優れ、消耗しても簡単に交換することができます。
独自の電源装置監視機能付き
バッテリーの消耗やマグネットのオーバーヒートを防止する、電源装置監視機能付き。故障箇所はランプ表示で素早く対応できます。

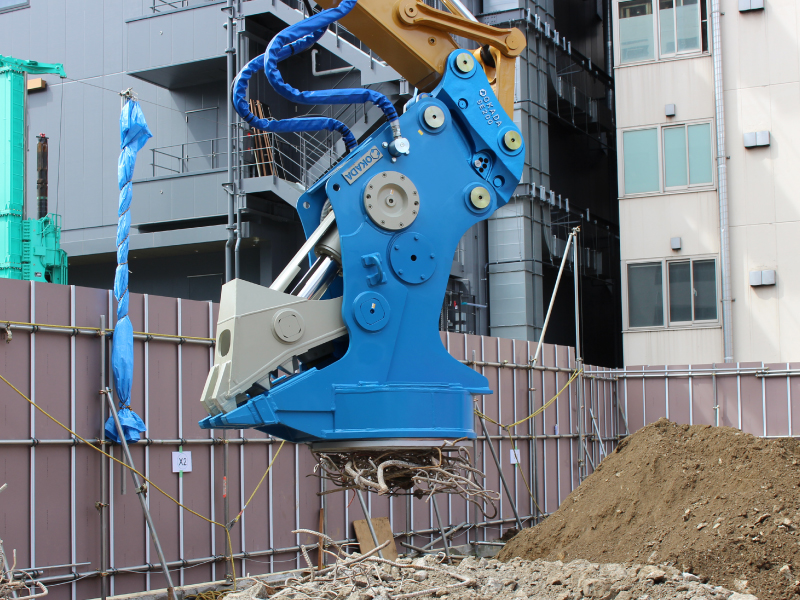

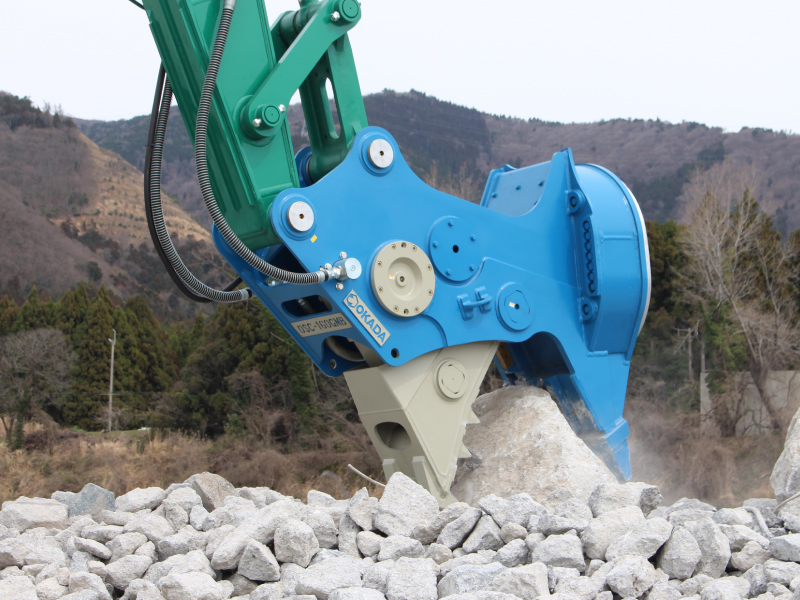

スピーディで静かな破砕作業
〈増速バルブ〉の採用により、スピーディで静かな作業を実現。強力型マグネット（HMBタイプ）と220Vマグネット（GMBタイプ）もご用意しています。
特殊仕様機（A-Mgタイプ）
可動アーム側にもマグネットを取り付け可能です。
マグネットサイズは
・φ500（10～16tクラス）
・φ600（18～25tクラス）を標準でご用意しております。
補足情報
特殊仕様機（A-Mgタイプ）
可動アーム側にもマグネットを取り付け可能です。
マグネットサイズは
・φ500（10〜16tクラス）
・φ600（18〜25tクラス）を標準でご用意しております。
Spec
電磁石付きサイレントコワリクン（24V バッテリー式マグネット付小割機）
型式
- 質量
- 全長
- 全高
- 最大開口幅
- 鉄筋カッター刃長
- 破砕力
- 使用圧力
- 標準装備バルブ
- 取付ショベルクラス
- マグネット吸着面
- マグネット使用電圧
- 吸着質量
質量
[kg]
全長
[mm]
全高
[mm]
最大開口幅
[mm]
鉄筋カッター刃長
[mm]
破砕力
[kN]
使用圧力
[MPa]
標準装備バルブ
取付ショベルクラス
[ton]
マグネット吸着面
[mm]
マグネット使用電圧
[V]
吸着質量
[kg]
OSC-135MB
標準型
マグネット
質量
1375
全長
1840
全高
1355
最大開口幅
730
鉄筋カッター刃長
150
破砕力
600
使用圧力
28
標準装備バルブ
増速バルブ
取付ショベルクラス
11〜16
マグネット吸着面
600×475
マグネット使用電圧
24
吸着質量
70
OSC-200MB2
標準型
マグネット
質量
2175
全長
2145
全高
1575
最大開口幅
870
鉄筋カッター刃長
150
破砕力
880
使用圧力
32
標準装備バルブ
増速バルブ
取付ショベルクラス
18〜25
マグネット吸着面
715×555
マグネット使用電圧
24
吸着質量
95
OSC-200HMB2
強力型
マグネット
質量
2195
全長
2145
全高
1575
最大開口幅
870
鉄筋カッター刃長
150
破砕力
880
使用圧力
32
標準装備バルブ
増速バルブ
取付ショベルクラス
18〜25
マグネット吸着面
715×555
マグネット使用電圧
24
吸着質量
130
OSC-360MB
標準型
マグネット
質量
3770
全長
2570
全高
1905
最大開口幅
1105
鉄筋カッター刃長
180
破砕力
1000
使用圧力
32
標準装備バルブ
増速バルブ
取付ショベルクラス
30〜45
マグネット吸着面
850×665
マグネット使用電圧
24
吸着質量
170
OSC-160GMB
220V
マグネット
質量
2300
全長
1940
全高
1595
最大開口幅
810
鉄筋カッター刃長
150
破砕力
700
使用圧力
32
標準装備バルブ
増速バルブ
取付ショベルクラス
18〜25
マグネット吸着面
850×700
マグネット使用電圧
220
吸着質量
245
OSC-250GMB
220V
マグネット
質量
2520
全長
2085
全高
1675
最大開口幅
870
鉄筋カッター刃長
150
破砕力
880
使用圧力
32
標準装備バルブ
増速バルブ
取付ショベルクラス
18〜25
マグネット吸着面
850×700
マグネット使用電圧
220
吸着質量
245
OSC-360GMB
220V
マグネット
質量
3950
全長
2550
全高
1940
最大開口幅
1105
鉄筋カッター刃長
180
破砕力
1000
使用圧力
32
標準装備バルブ
増速バルブ
取付ショベルクラス
30〜45
マグネット吸着面
850×700
マグネット使用電圧
220
吸着質量
245
※吸着質量は、かさ比重1.3の対象物を吸着した時の値を示しています。
※ショベルの型式・種類により、オルタネータの交換が必要になる場合がございます。
※マグネットの使用率、マグネットの使用限度を表しています。装着するショベルの電源装置（オルタネータ）との組合せによる実際の使用率とは異なります[使用率＝通電（ON）時間+遮断（OFF）時間×100（％）]。
※ペースメーカー等の電子機器を装着した人は、本機に近づかないで下さい。医療機器の正常な動作が損なわれる可能性があります。
