サイレントグラップル【ASG Series】説明・作業動画
特長
- 360度旋回自在
- 優れた作業性
- 優れた耐久性

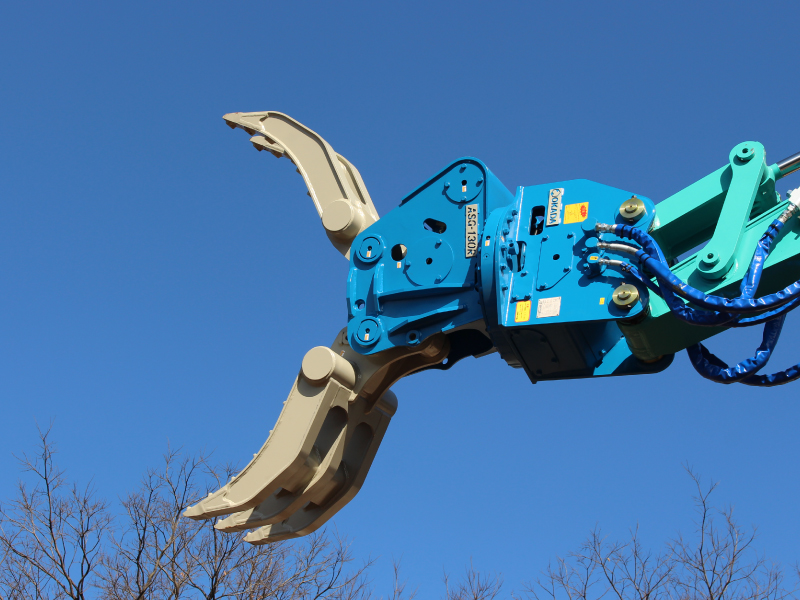

360度旋回でつかみ作業は思いのまま
グラップル自体が油圧で360度旋回。手首のように自由自在に動かせるため、ショベルを大きく移動させることなく効率よく作業がこなせます。
強力旋回モーターでラクラク旋回＆移動
強力な旋回パワーで、長尺物や重量物の旋回や移動が楽に行えます（旋回モーターにはブレーキバルブを内蔵）。
特殊鋼の使用で実現した優れた耐久性
コンピュータによる強度解析に基づき、効果的な箇所に特殊鋼を使用。長時間の連続作業にも耐え得るよう剛性、耐久性を高め、同時に軽量化を図りました。

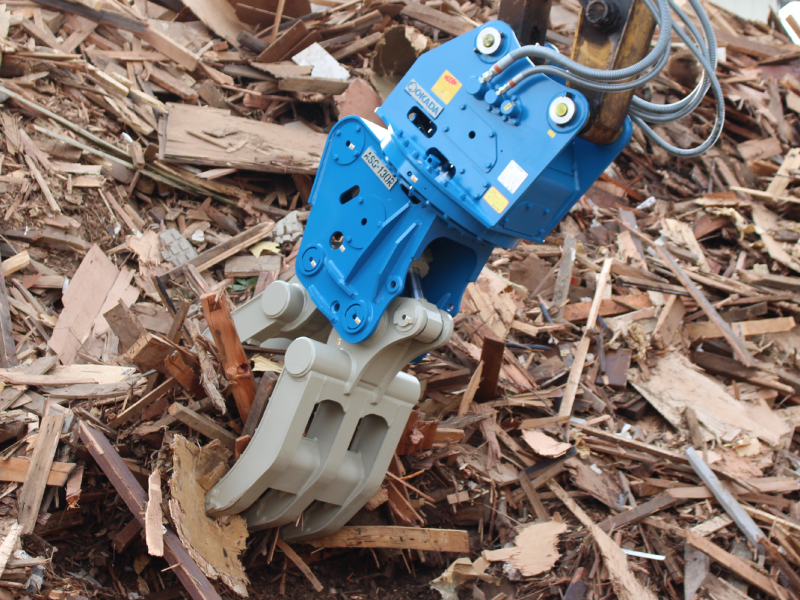

内装解体や狭所でのつかみ作業に能力を発揮
優れた小回り性能で、内装解体や狭所でのハンドリング作業に能力を発揮します。

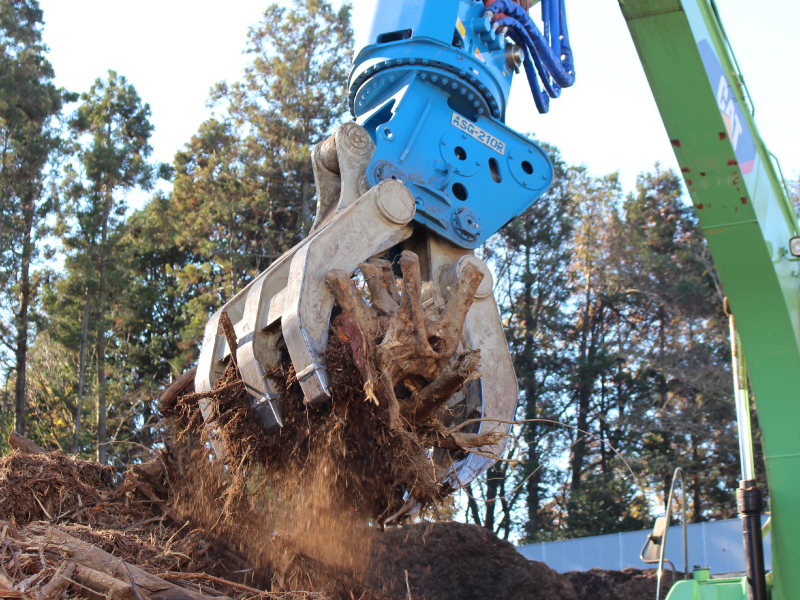

巨石・自然石の配置作業などにおすすめ
オカダ独自の3点支持により、複雑な形の岩も容易につかめることから、河川工事や巨石・自然石の配置作業などにおすすめ。
補足情報

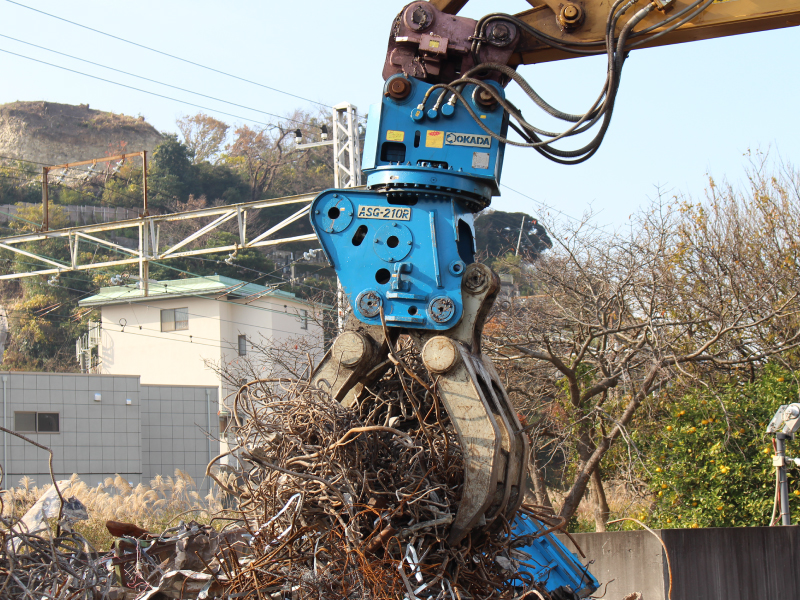

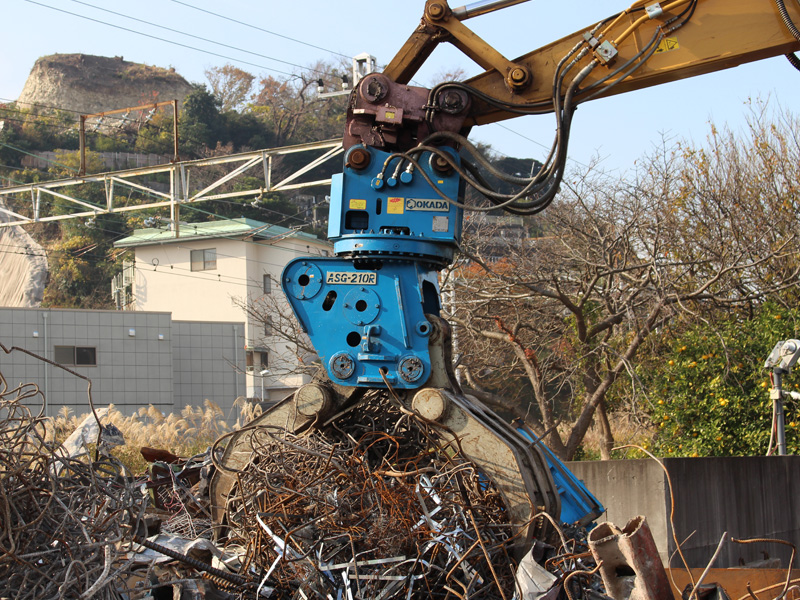

サイレントグラップル
長時間の連続作業にも耐え得るよう剛性、耐久性を高め、同時に軽量化を図りました。
ミニクラス用グラップル
優れた小回り性能で、内装解体や狭所でのハンドリング作業に能力を発揮します。
石づかみグラップル
ワイヤー掛け作業では難しい傾斜置き作業や、のり面作業が効率よく安全に行えます。
Spec
サイレントグラップル
型式
- 質量（標準）
- 最大全長
- 最大開口幅
- 爪幅（3本・2本）
- 最大爪高さ
- 使用圧力（シリンダ）
- 使用圧力（モータ）
- 使用電圧（DC）
- 取付ショベルクラス
質量（標準）
[kg]
最大全長
[mm]
最大開口幅
[mm]
爪幅（3本・2本）
[mm]
最大爪高さ
[mm]
使用圧力（シリンダ）
[MPa]
使用圧力（モータ）
[MPa]
使用電圧（DC）
[V]
取付ショベルクラス
[ton]
ASG-20R
質量（標準）
190
最大全長
1275
最大開口幅
1000
爪幅（3本・2本）
285・155
最大爪高さ
555
使用圧力（シリンダ）
25
使用圧力（モータ）
7
使用電圧（DC）
ー
取付ショベルクラス
2-3
ASG-20RDF
質量（標準）
195
最大全長
1275
最大開口幅
1000
爪幅（3本・2本）
285・155
最大爪高さ
555
使用圧力（シリンダ）
25
使用圧力（モータ）
ー
使用電圧（DC）
12
取付ショベルクラス
2-3
ASG-35R
質量（標準）
230
最大全長
1455
最大開口幅
1145
爪幅（3本・2本）
295・155
最大爪高さ
650
使用圧力（シリンダ）
25
使用圧力（モータ）
7
使用電圧（DC）
ー
取付ショベルクラス
3-5
ASG-35RDF
質量（標準）
235
最大全長
1455
最大開口幅
1145
爪幅（3本・2本）
295・155
最大爪高さ
650
使用圧力（シリンダ）
25
使用圧力（モータ）
ー
使用電圧（DC）
12
取付ショベルクラス
3-5
ASG-60R
質量（標準）
530
最大全長
1915
最大開口幅
1660
爪幅（3本・2本）
480・270
最大爪高さ
865
使用圧力（シリンダ）
28
使用圧力（モータ）
18
使用電圧（DC）
ー
取付ショベルクラス
6-9
ASG-60RDF
質量（標準）
555
最大全長
1930
最大開口幅
1660
爪幅（3本・2本）
480・270
最大爪高さ
865
使用圧力（シリンダ）
25
使用圧力（モータ）
18
使用電圧（DC）
24
取付ショベルクラス
6-9
ASG-130R
質量（標準）
950
最大全長
2195
最大開口幅
1830
爪幅（3本・2本）
600・340
最大爪高さ
955
使用圧力（シリンダ）
28
使用圧力（モータ）
21
使用電圧（DC）
ー
取付ショベルクラス
10-16
ASG-130RDF
質量（標準）
990
最大全長
2255
最大開口幅
1830
爪幅（3本・2本）
600・340
最大爪高さ
955
使用圧力（シリンダ）
28
使用圧力（モータ）
21
使用電圧（DC）
24
取付ショベルクラス
10-16
ASG-210R
質量（標準）
1595
最大全長
2645
最大開口幅
2335
爪幅（3本・2本）
800・460
最大爪高さ
1200
使用圧力（シリンダ）
28
使用圧力（モータ）
19
使用電圧（DC）
ー
取付ショベルクラス
18-25
ASG-210RDF
質量（標準）
1675
最大全長
2690
最大開口幅
2335
爪幅（3本・2本）
800・460
最大爪高さ
1200
使用圧力（シリンダ）
25
使用圧力（モータ）
19
使用電圧（DC）
24
取付ショベルクラス
18-25
ASG-300R
質量（標準）
2390
最大全長
2740
最大開口幅
2360
爪幅（3本・2本）
905・515
最大爪高さ
1450
使用圧力（シリンダ）
28
使用圧力（モータ）
21
使用電圧（DC）
ー
取付ショベルクラス
30
※サイレントグラップルには、圧砕機配管に加え旋回配管とドレン配管が必要です。
※RDF仕様機はブレーカ配管で使用してください。
石づかみグラップル
型式
- 質量
- 最大全長
- 最大開口幅
- 爪幅
- 最大爪高さ
- 使用圧力（シリンダ）
- 使用圧力（モータ）
- 取付ショベルクラス
質量
[kg]
最大全長
[mm]
最大開口幅
[mm]
爪幅
[mm]
最大爪高さ
[mm]
使用圧力（シリンダ）
[MPa]
使用圧力（モータ）
[MPa]
取付ショベルクラス
[ton]
ASG-130SR
受注生産
質量
940
最大全長
2215
最大開口幅
1785
爪幅
385
最大爪高さ
985
使用圧力（シリンダ）
28
使用圧力（モータ）
21
取付ショベルクラス
10-16
ASG-210SR
受注生産
質量
1535
最大全長
2630
最大開口幅
2305
爪幅
460
最大爪高さ
1215
使用圧力（シリンダ）
28
使用圧力（モータ）
19
取付ショベルクラス
18-25
