- NGH‐33

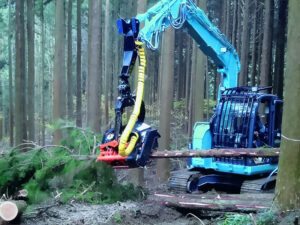

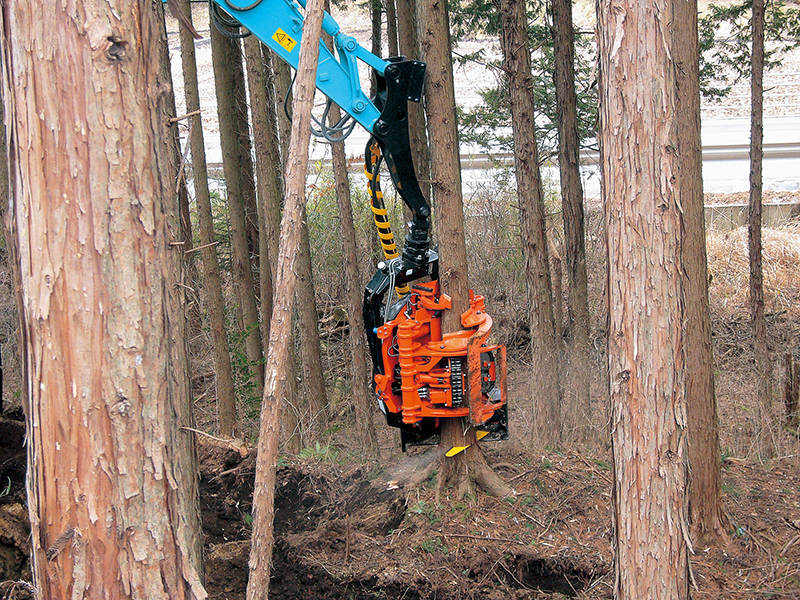

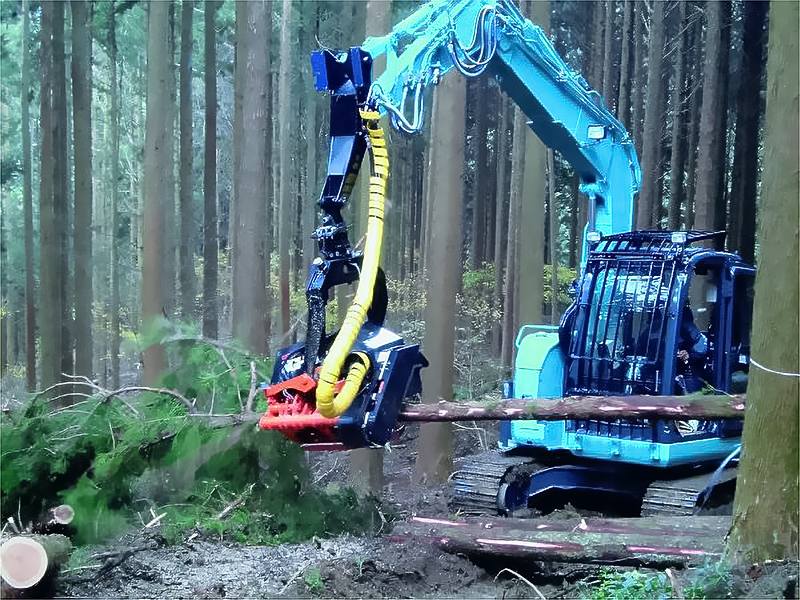

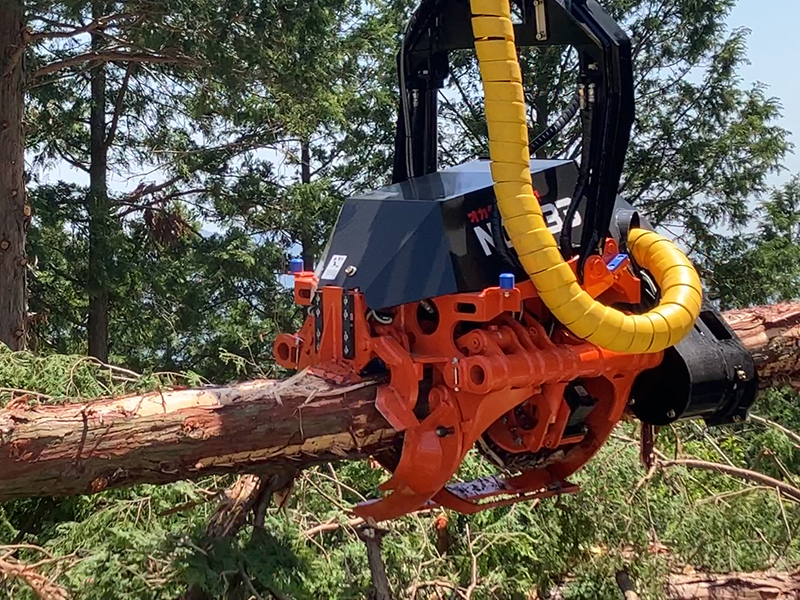

南星ハーベスタ NGH33伐倒 造材
特長
スムーズな送材
油圧3点クローラー送材による、すべりにくく材を傷めにくい送材システムです。
確実な枝払い
可動式5枚刃で原木の全周をカバー、小径でも確実な枝払いが可能です。
正確な測長
線接触方式により、原木の形状や、送材速度の影響を受けず非常に高い測定能力を誇ります。
優れたグラップル機能
理想的な爪形状により優れたグラップル能力を発揮します。

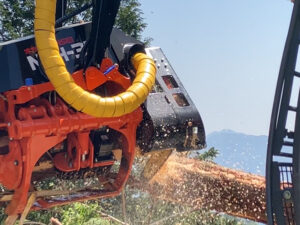

高速の玉切り
材割の防止に効果を発揮します。
簡便な集計機能
8種類の長さを、径級別に材積と本数を集計し、総量及び個別量の表示機能を標準装備しています。
35度の逆チルト
法面の傾斜に合わせて、引き上げながらのスムーズな造材が可能に。狭い林道でも、周りの立木を傷つけない間伐作業が出来ます。
Spec
仕様
- 質量
- 全長(開時)
- 爪最大開口幅
- 送材方式
- 枝払い径
- 枝払いナイフ数
- 玉切最大材径
- 玉切異常報知機能
- 自動測定機能
- 測長基点機能
- 材積集計表示機能
- 常用操作スイッチ
- 旋回角度
- 使用圧力
- 使用流量
- ポンプ最大流量範囲
- 制御電源
- チルト角
- 取付ショベルクラス
質量
[kg]
全長(開時)
[mm]
爪最大開口幅
[mm]
送材方式
枝払い径
[mm]
枝払いナイフ数
玉切最大材径
[mm]
玉切異常報知機能
自動測定機能
測長基点機能
材積集計表示機能
常用操作スイッチ
旋回角度
使用圧力
[MPa]
使用流量
[ℓ/min]
ポンプ最大流量範囲
[ℓ/min]
制御電源
チルト角
取付ショベルクラス
[ton]
NGH‐33
質量
840
全長(開時)
2030
爪最大開口幅
1220
送材方式
3刃駆動ローラーチェーン(ノッチ付き)
枝払い径
40~330
枝払いナイフ数
全可動5枚刃(開閉機能付)
玉切最大材径
500
玉切異常報知機能
自動停止
自動測定機能
任意設定(8種)
測長基点機能
玉切基点、材端基点、元付基点
材積集計表示機能
材種、長さ、径級、個別集計
常用操作スイッチ
手元集約形
旋回角度
360°有限旋回
使用圧力
27.4
使用流量
70(21MPa時)
ポンプ最大流量範囲
100~170
制御電源
DC24V 15A
チルト角
90°~-35°
取付ショベルクラス
6~9
