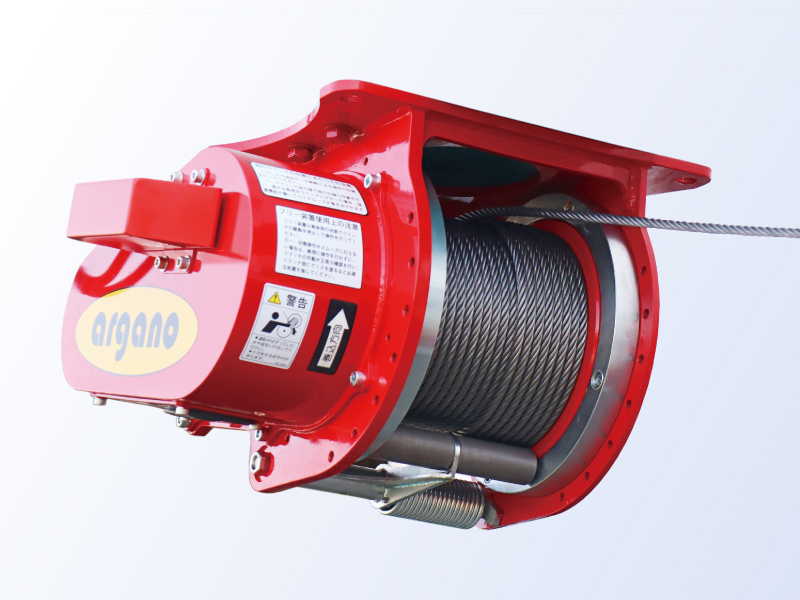

地引ウインチ 【NWG-30】
特長
ドラムフリー機構
ドラム完全フリー機構（ロープ引き力任意調整可能）の採用によりドラムフリーが一層軽くなり、労働負荷の軽減に貢献。
ワンランク上の直引力
“より強く、より使い易く”を求め、力と速度がワンランクアップ！
ベースマシン直前までの力強い木寄せが可能に。※NSW-46
ドラムが見えやすいフレーム形状
運転席からでもドラムが見えるようにフレーム形状を変更。
ワイヤロープ巻き込み具合等、危険な状態にいち早く気付くことが可能。
オプションで生産性がさらに向上
ラジコンを設定することでワンマン集材が可能に。

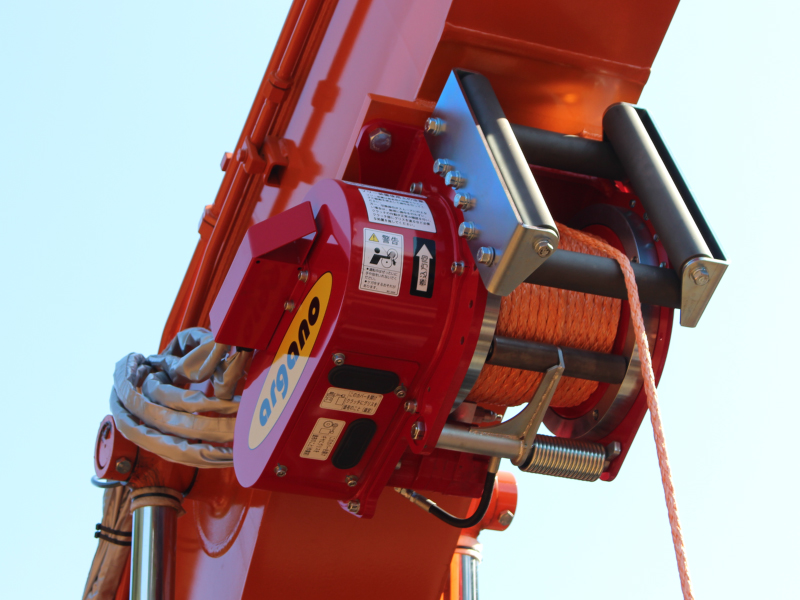

ガイドローラーを設定することで乱巻き軽減。

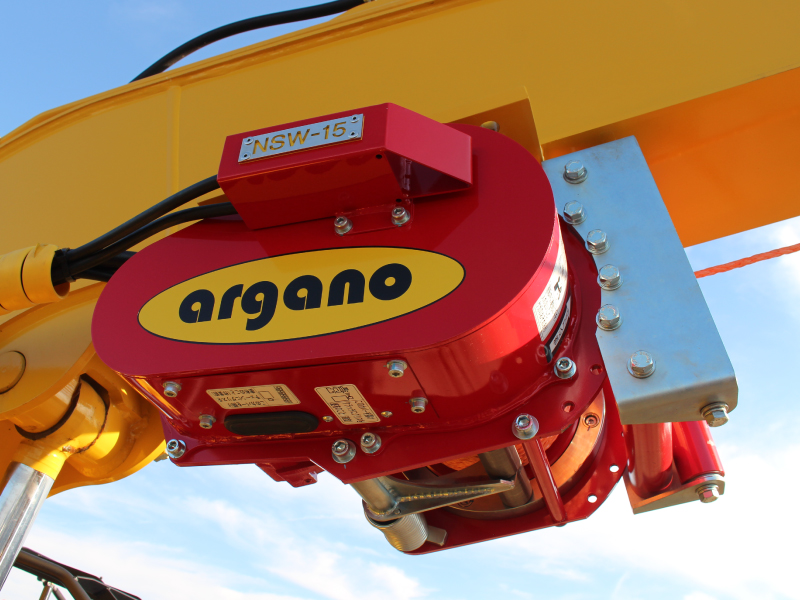

NSW‐15
満巻きと素巻きの直引力に変化が少ない為、作業性がアップ。

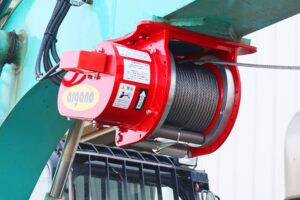

NSW-30
力と速度のバランスを整えたスタンダードモデル。
抵抗が調整可能なドラムフリーでロープの引き出しも快適。
油圧シリンダで素早く確実なクラッチ操作。
過負荷がかかると巻き出される安全設計。
NSW-46
群を抜いた直引力（当社比） 素巻き時･･･45.1kN、満巻き時･･･29.4kN
極めて軽いドラムフリー。

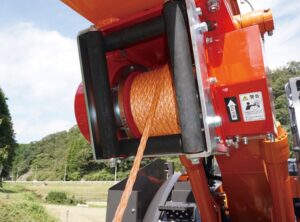

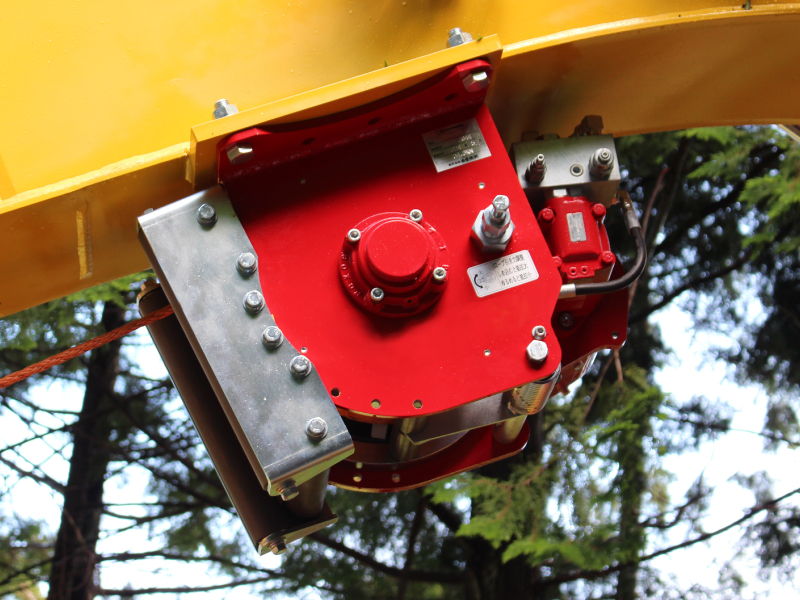

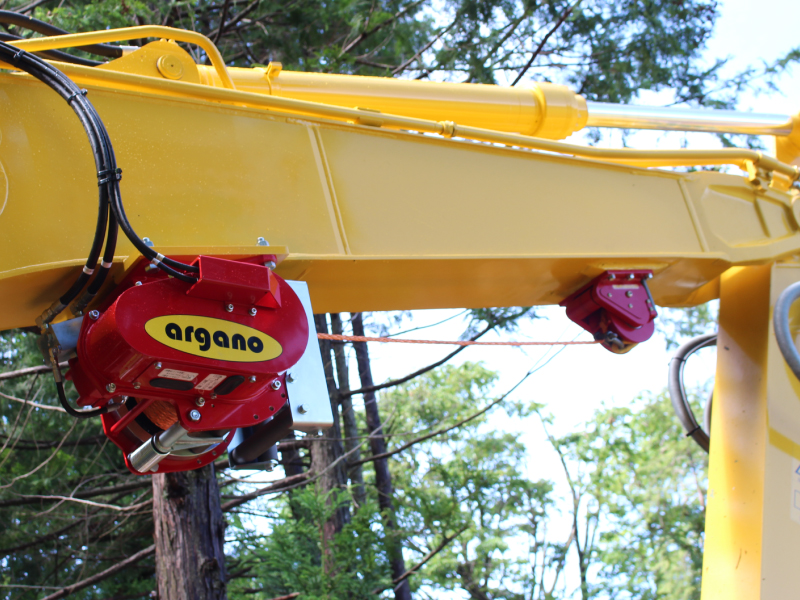

繊維ロープにも対応可能。
補足情報
林業用エースライン
林業に最高の性能を発揮する繊維ロープ
①ずば抜けた軽さ・・・・ワイヤロープの約6分の１
②高い引張り強さ・・・・ワイヤロープとほぼ同径同強度
③少ない伸び率・・・・・ワイヤロープと同じ（切断時約６％）
※詳細は下記のカタログを参照願います。
Spec
型式
- 質量
標準 - 質量
ガイドローラー付 - ウインチ巻き込み力
満巻き - ウインチ巻き込み力
平均 - ウインチ巻き込み力
素巻き - ウインチ巻き込み速度
回転数 - ウインチ巻き込み速度
満巻き - ウインチ巻き込み速度
平均 - ウインチ巻き込み速度
素巻き - ロープ巻き代
最大時 - ブレーキ
- ドラムフリー機構
- 取付推奨ショベルクラス
質量
標準
[kg]
質量
ガイドローラー付
[kg]
ウインチ巻き込み力
満巻き
[kN/(kgf)]
ウインチ巻き込み力
平均
[kN/(kgf)]
ウインチ巻き込み力
素巻き
[kN/(kgf)]
ウインチ巻き込み速度
回転数
[rpm]
ウインチ巻き込み速度
満巻き
[m/nim]
ウインチ巻き込み速度
平均
[m/nim]
ウインチ巻き込み速度
素巻き
[m/nim]
ロープ巻き代
最大時
[Φmm×m]
ブレーキ
ドラムフリー機構
取付推奨ショベルクラス
[ton]
NSW-15
質量
標準
109
質量
ガイドローラー付
(4面)127
ウインチ巻き込み力
満巻き
10.8
(1100)
ウインチ巻き込み力
平均
12.7
(1300)
ウインチ巻き込み力
素巻き
15.7
(1600)
ウインチ巻き込み速度
回転数
127
ウインチ巻き込み速度
満巻き
71
ウインチ巻き込み速度
平均
60
ウインチ巻き込み速度
素巻き
49
ロープ巻き代
最大時
8×50(満巻き5層目)
ブレーキ
カウンタバランスバルブ
ドラムフリー機構
油圧シリンダ
取付推奨ショベルクラス
3～7
NSW-30
質量
標準
135
質量
ガイドローラー付
(4面)150
ウインチ巻き込み力
満巻き
19.6
(2000)
ウインチ巻き込み力
平均
24.5
(2500)
ウインチ巻き込み力
素巻き
34.3(3500)
ウインチ巻き込み速度
回転数
83
ウインチ巻き込み速度
満巻き
61
ウインチ巻き込み速度
平均
48
ウインチ巻き込み速度
素巻き
34
ロープ巻き代
最大時
10×70(満巻き7層目)
12x50(満巻き6層目)
ブレーキ
カウンタバランスバルブ
ドラムフリー機構
油圧シリンダ
取付推奨ショベルクラス
7～16
NSW-46
質量
標準
200
質量
ガイドローラー付
(4面)215
ウインチ巻き込み力
満巻き
29.4
(3000)
ウインチ巻き込み力
平均
35.2
(3600)
ウインチ巻き込み力
素巻き
45.1(4600)
ウインチ巻き込み速度
回転数
53
ウインチ巻き込み速度
満巻き
38
ウインチ巻き込み速度
平均
31
ウインチ巻き込み速度
素巻き
23
ロープ巻き代
最大時
10×70()満巻き6層目)
12×50(満巻き5層目)
14×35(満巻き4層目)
ブレーキ
カウンタバランスバルブ
ドラムフリー機構
油圧シリンダ
取付推奨ショベルクラス
12～
※ウインチ巻き込み力：NSW-15は、有効圧力17.2mpa(175kgf/cm²)、NSW-30とNSW-46は、有効圧力20.6mpa(210kgf/cm²)時、時の数値です。
※ウインチ巻き込み速度：NSW-15は、最大流量60L/min時、NSW-30は、最大流量75L/min時、NSW-46は、定格流量80L/min時(最大流量100L/min)の数値です。
※アタッチメントの取付ショベルは、仕様欄に表示しているクラスのショベルでも取り付けられない場合がございますので、ご相談ください。
