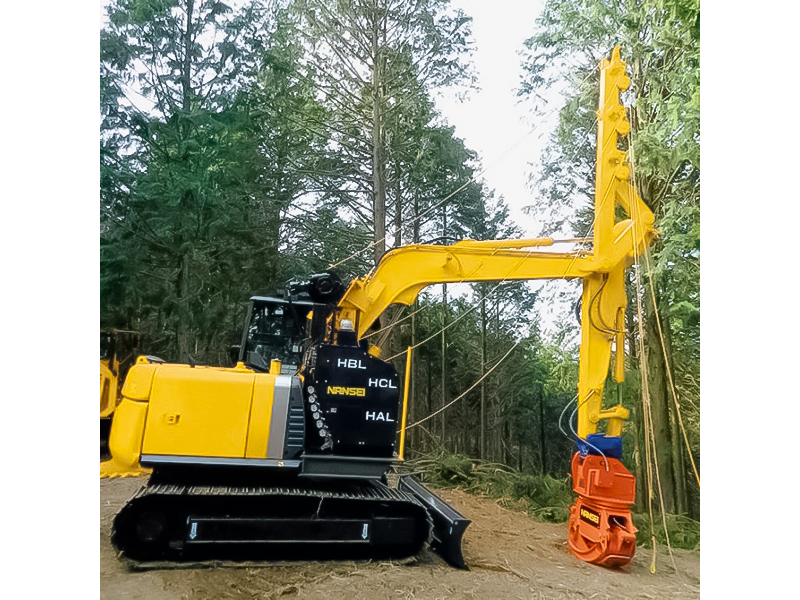

主索付きスイングヤーダ

  • IW-23DY
  • W-21DY
集材作業を簡単・安全・効率的に。新開発の3胴ウインチでパワフルに

特長

主索ウインチで安定集材

主索で木の重量を支えるため、集材時でも搬器の高さがさがりにくく、横取り時の搬器の振れ幅を抑制。

3胴ウインチでより効率的に

新開発の3胴ウインチで、搬器とフックブロックを自在操作。
横取り作業を簡単にし、地形に合わせた集材作業が可能。

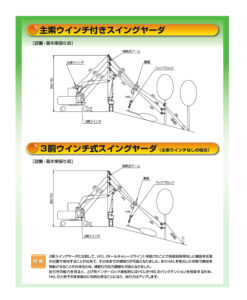

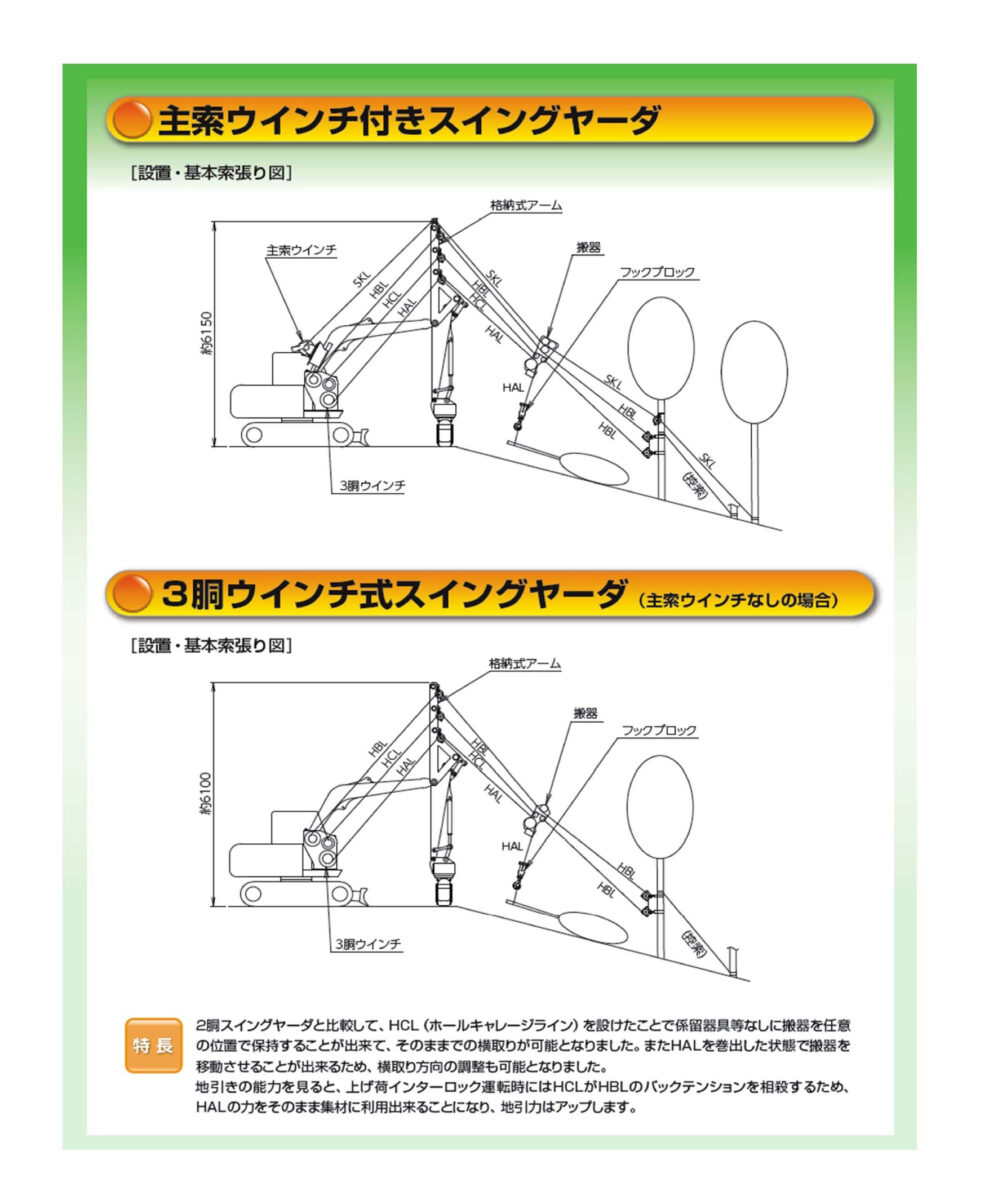

格納式アームで生産性の向上

元柱用格納式アームでフリートアングルが充分確保でき、ワイヤーロープ乱巻を減少。
高い位置に第一滑車が取れる為、作業効率が向上。

繊維ロープで労働負荷・危険を低滅

ワイヤーロープと比較し重量が約1/6と軽く、架設作業や横取り作業がとても楽に。
材質もやわらかいため、素線で怪我をしたり、衣服をひっかける心配もありません。

Spec

IW-23DY

型式

  • ウインチ巻込み力
    素巻
  • ウインチ巻込み速度
    満巻
  • ロープ巻代
  • 質量

ウインチ巻込み力
素巻

[kN/kgf]

ウインチ巻込み速度
満巻

[m/min]

ロープ巻代

[mm×m]

質量

[kg]

3胴ウインチ
IW-23DY
ホールライン
HAL

ウインチ巻込み力
素巻

23.0(2350)

ウインチ巻込み速度
満巻

84

ロープ巻代

Φ10×130

質量

700

3胴ウインチ
IW-23DY
ホールバックライン
HBL

ウインチ巻込み力
素巻

14.2(1450)

ウインチ巻込み速度
満巻

106

ロープ巻代

Φ8×220

質量

700

3胴ウインチ
IW-23DY
ホールキャレージライン
HCL

ウインチ巻込み力
素巻

14.2(1450)

ウインチ巻込み速度
満巻

90

ロープ巻代

Φ8×110

質量

700

W-21DY

型式

  • 最大巻込み力
  • 最大速度
  • ロープ巻代
  • 質  量

最大巻込み力

[kN/kgf]

最大速度

[m/min]

ロープ巻代

[mm×m]

質  量

[kg]

主索ウインチ
W-21DY

最大巻込み力

20.0(2040)

最大速度

37

ロープ巻代

Φ12×120

質  量

200

関連商品

木材用グラップル・地引ウインチ・スイングヤーダ・プロセッサ・プロセッサハーベスタを集材作業現場で使用する場合は「車両系木材伐出機械」としての取り扱いになります。
プロセッサ・ハーベスタ・木材グラップルバケット等の運転には「伐木等機械の運転の業務に係る特別教育」の修了が必要です。
集材作業現場で使用する木材グラップルは、集材作業現場以外(木材市場・チップ工場等)で使用しても「車両系木材伐出機械」に該当します。
地引ウインチ・スイングヤーダ等を使用する場合は「簡易架線集材装置等の運転業務に係る特別教育」の修了が必要です。
油圧ショベルを林業機械のベースマシンとして用いる場合は「車両系建設機械運転技能講習修了証」の(整地・運搬・積み込み及び掘削用)が必要です。
フォワーダの運転には「走行集材機械の運転の業務に関わる特別教育」の修了証の取得が必要です。
伐木作業・林業における安全対策についての詳細は、厚生労働省のWebサイトをご参照ください。
https://www.mhlw.go.jp/stf/seisakunitsuite/bunya/0000207439_00003.html

このホームページに掲載した仕様は、改良のため予告なく変更することがあります。
また、アタッチメントの取付けショベルは、仕様欄に表示しているクラスのショベルでも取り付けられない場合がありますので、詳しくは弊社担当者までご相談ください。
このホームページに掲載した写真は、販売標準機と一部異なることがあります。
各製品をご使用される際は、必ず取扱説明書をよくご覧になって、正しくお使いください。
