スクリーンバケット【DS3-12】作業動画
特長
さまざまな建設機械に対応

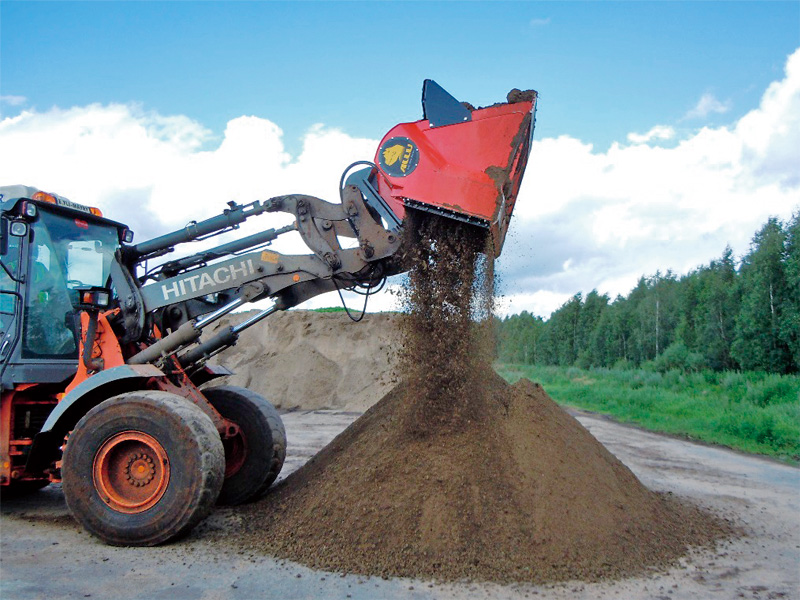

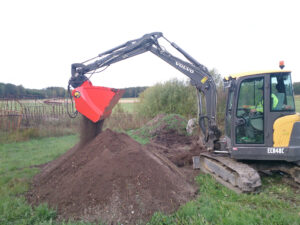

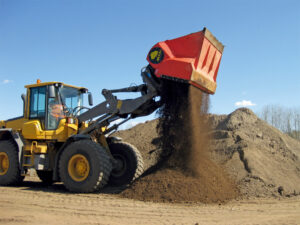

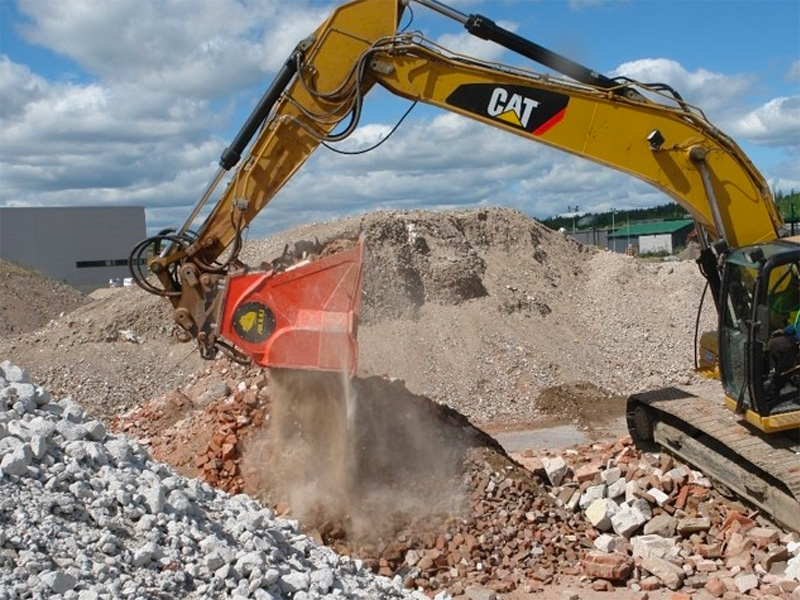

スクリーンバケットはホイールローダ、油圧ショベル、スキッドステアローダに対応した油圧式アタッチメントです。
複数の作業が同時に必要な現場で活躍
1台で材料の破砕、通気、撹拌、混合、ふるい分け、さらには材料の供給、積み込みまで行なえます。
用途に合わせて選べるオプション
ドラム形状・サイズのオプションが豊富ですので、用途に合わせて幅広い選択が可能です。
Spec
スクリーンバケット（軽量モデル）
型式
- 質量
- 全長
- 全高
- 全幅
- 容量（平積/山積）
- スクリーン面積
- 消費油量
- 推奨油圧ショベル
- 推奨油圧ホイールローダー
質量
kg
全長
mm
全高
mm
全幅
mm
容量（平積/山積）
㎡
スクリーン面積
㎡
消費油量
L/min
推奨油圧ショベル
ton
推奨油圧ホイールローダー
ton
DL2-09
質量
430
全長
945
全高
920
全幅
1100
容量（平積/山積）
0.27/0.37
スクリーン面積
0.4
消費油量
60〜90
推奨油圧ショベル
4〜12
推奨油圧ホイールローダー
2〜8
DL2-12
質量
540
全長
945
全高
920
全幅
1430
容量（平積/山積）
0.37/0.52
スクリーン面積
0.6
消費油量
60〜90
推奨油圧ショベル
7〜12
推奨油圧ホイールローダー
3〜8
DL2-17
質量
695
全長
945
全高
860
全幅
1895
容量（平積/山積）
0.51/0.75
スクリーン面積
0.8
消費油量
60〜90
推奨油圧ショベル
9〜12
推奨油圧ホイールローダー
4〜8
スクリーンバケット（標準モデル）
型式
- 質量
- 全長
- 全高
- 全幅
- 容量（平積/山積）
- スクリーン面積
- 消費油量
- 推奨油圧ショベル
- 推奨油圧ホイールローダー
質量
kg
全長
mm
全高
mm
全幅
mm
容量（平積/山積）
㎡
スクリーン面積
㎡
消費油量
L/min
推奨油圧ショベル
ton
推奨油圧ホイールローダー
ton
DN2-09
質量
940
全長
1280
全高
1110
全幅
1280
容量（平積/山積）
0.4/0.49
スクリーン面積
0.4
消費油量
70〜120
推奨油圧ショベル
10〜28
推奨油圧ホイールローダー
4〜14
DN2-12
質量
1130
全長
1280
全高
1110
全幅
1540
容量（平積/山積）
0.52/0.66
スクリーン面積
0.6
消費油量
70〜120
推奨油圧ショベル
12〜28
推奨油圧ホイールローダー
6〜14
DN2-17
質量
1400
全長
1280
全高
1110
全幅
2080
容量（平積/山積）
0.76/0.99
スクリーン面積
0.8
消費油量
70〜120
推奨油圧ショベル
15〜28
推奨油圧ホイールローダー
7〜14
DN3-09
質量
1220
全長
1400
全高
1360
全幅
1280
容量（平積/山積）
0.6/0.75
スクリーン面積
0.6
消費油量
70〜120
推奨油圧ショベル
12〜28
推奨油圧ホイールローダー
6〜14
DN3-12
質量
1410
全長
1400
全高
1360
全幅
1540
容量（平積/山積）
0.79/1.01
スクリーン面積
0.8
消費油量
95〜160
推奨油圧ショベル
16〜28
推奨油圧ホイールローダー
7〜14
DN3-17
質量
1760
全長
1400
全高
1360
全幅
2080
容量（平積/山積）
1.15/1.53
スクリーン面積
1.2
消費油量
95〜160
推奨油圧ショベル
20〜28
推奨油圧ホイールローダー
7〜14
スクリーンバケット（高出力モデル）
型式
- 質量
- 全長
- 全高
- 全幅
- 容量（平積/山積）
- スクリーン面積
- 消費油量
- 推奨油圧ショベル
- 推奨油圧ホイールローダー
質量
kg
全長
mm
全高
mm
全幅
mm
容量（平積/山積）
㎡
スクリーン面積
㎡
消費油量
L/min
推奨油圧ショベル
ton
推奨油圧ホイールローダー
ton
DS3-12
質量
1610
全長
1510
全高
1440
全幅
1630
容量（平積/山積）
0.83/1.04
スクリーン面積
0.8
消費油量
95〜160
推奨油圧ショベル
16〜35
推奨油圧ホイールローダー
8〜22
DS3-17
質量
2000
全長
1510
全高
1440
全幅
2170
容量（平積/山積）
1.22/1.57
スクリーン面積
1.2
消費油量
95〜160
推奨油圧ショベル
20〜35
推奨油圧ホイールローダー
9〜22
DS3-23
質量
2520
全長
1510
全高
1440
全幅
2710
容量（平積/山積）
1.61/2.1
スクリーン面積
1.7
消費油量
120〜200
推奨油圧ショベル
24〜35
推奨油圧ホイールローダー
12〜22
DS4-12
質量
1930
全長
1750
全高
1690
全幅
1630
容量（平積/山積）
1.24/1.56
スクリーン面積
1.1
消費油量
95〜160
推奨油圧ショベル
20〜35
推奨油圧ホイールローダー
10〜22
DS4-17
質量
2360
全長
1750
全高
1690
全幅
2170
容量（平積/山積）
1.82/2.38
スクリーン面積
1.6
消費油量
120〜200
推奨油圧ショベル
24〜35
推奨油圧ホイールローダー
12〜22
DS4-23
質量
3020
全長
1750
全高
1690
全幅
2710
容量（平積/山積）
2.4/3.21
スクリーン面積
2.2
消費油量
120〜200
推奨油圧ショベル
30〜35
推奨油圧ホイールローダー
14〜22
スクリーンバケット（高耐久モデル）
型式
- 質量
- 全長
- 全高
- 全幅
- 容量（平積/山積）
- スクリーン面積
- 消費油量
- 推奨油圧ショベル
- 推奨油圧ホイールローダー
質量
kg
全長
mm
全高
mm
全幅
mm
容量（平積/山積）
㎡
スクリーン面積
㎡
消費油量
L/min
推奨油圧ショベル
ton
推奨油圧ホイールローダー
ton
DH3-12
質量
1950
全長
1560
全高
1470
全幅
1690
容量（平積/山積）
0.85/1.07
スクリーン面積
0.8
消費油量
140〜235
推奨油圧ショベル
18〜45
推奨油圧ホイールローダー
8〜30
DH3-17
質量
2400
全長
1560
全高
1470
全幅
2230
容量（平積/山積）
1.25/1.61
スクリーン面積
1.2
消費油量
140〜235
推奨油圧ショベル
22〜45
推奨油圧ホイールローダー
10〜30
DH3-23
質量
2960
全長
1560
全高
1470
全幅
2770
容量（平積/山積）
1.65/2.16
スクリーン面積
1.7
消費油量
140〜235
推奨油圧ショベル
26〜45
推奨油圧ホイールローダー
14〜30
DH4-12
質量
2280
全長
1800
全高
1710
全幅
1690
容量（平積/山積）
1.26/1.59
スクリーン面積
1.1
消費油量
140〜235
推奨油圧ショベル
22〜45
推奨油圧ホイールローダー
10〜30
DH4-17
質量
2780
全長
1800
全高
1710
全幅
2230
容量（平積/山積）
1.85/2.43
スクリーン面積
1.6
消費油量
140〜235
推奨油圧ショベル
27〜45
推奨油圧ホイールローダー
14〜30
DH4-23
質量
3490
全長
1800
全高
1710
全幅
2770
容量（平積/山積）
2.43/3.27
スクリーン面積
2.2
消費油量
190〜315
推奨油圧ショベル
32〜45
推奨油圧ホイールローダー
16〜30
DH4-27
質量
4080
全長
1800
全高
1710
全幅
3300
容量（平積/山積）
3.02/4.12
スクリーン面積
2.7
消費油量
240〜400
推奨油圧ショベル
36〜45
推奨油圧ホイールローダー
18〜30
※装着オプションにより、仕様が変ります。
※破砕に適さない材料がございます。
※記載の質量、寸法はブラケットを含みません。
※更に大型の機械もあります。詳しくは弊社までお問い合わせください。
