サイレントTSRCクラッシャー【TSRC-1000V】作業動画
特長
- 優れた対応力
- 優れた作業性
- 優れた耐久性
- 優れた切断力

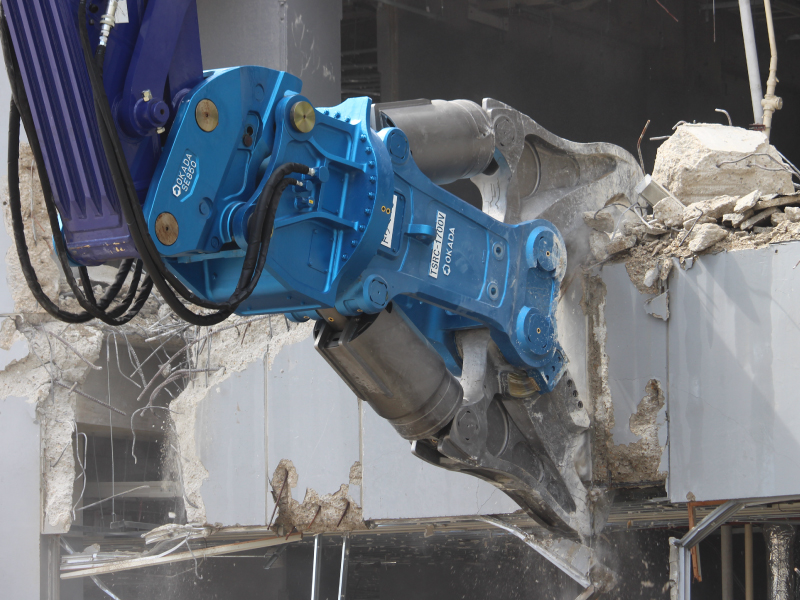

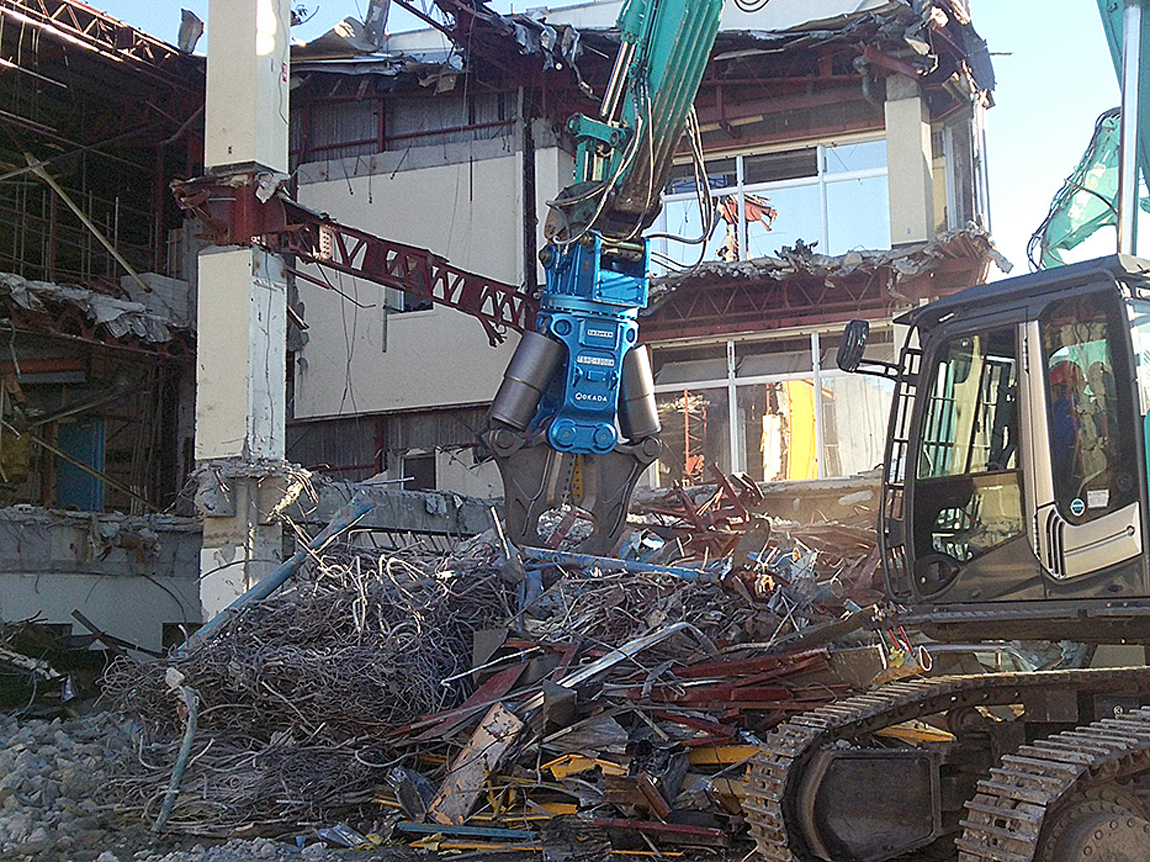

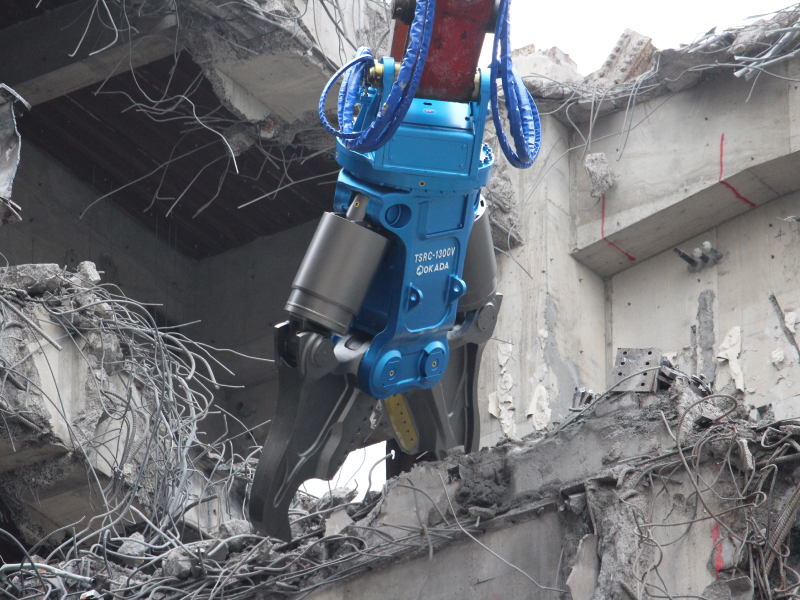

1台でさまざまな構造の解体に対応
建物構造の多様化にあわせてTS-Wクラッシャーがさらに進化。これ1台でS構造、RC構造、SRC構造など、さまざまな解体現場に対応できます。
アームが張り出さない機能的フレーム
従来の2本シリンダーと増速バルブを標準装備。また刃の開閉時にアームが張り出さない機能的なフレーム形状を実現しました。
特殊鋳鋼の採用でボディを強化
従来から定評があり、強度重量比に対して圧倒的に有利な特殊鋳鋼を採用。ボディを強化しました。
円弧形状刃で切断力が向上
2枚の刃の成す開口角度〈α〉が平行に近かった従来のストレート刃に対して、新開発の円弧形状刃では、開口角度〈α〉が広いため、接触面積が小さく、作用する切断力が点状に集中。切断物の端からスムーズに切断することが可能です。カタログ上同じ切断力を持つ機械に取付けた場合も、円弧形状刃なら切断能力の向上が図れます。
シャープな切れ味を長く持続
アーム取付部のボス径接触面積を、従来機に比べて40～50%増やすことで、切断力低下の原因となるアームの開きやガタツキを防止。また高耐久の金属製ブッシュを採用することで、摩耗によるガタツキを抑制、シャープな切れ味を長く持続します。
補足情報
H鋼を切断する場合の比較
従来のストレート刃でH鋼を切断する場合
円弧形状刃でH鋼を切断する場合
Spec
サイレントTSRCクラッシャーシリーズ
型式
- 質量
- 質量
- 全長
- 最大開口幅/最小開口幅
- 最大全幅（アーム全開時）
- 先端破砕力
- 切断力（刃中央部）
- 切断刃長
- 使用圧力
- 標準装備バルブ
- 取付ショベルクラス
- サイドカバー
質量
標準
質量
最軽量
全長
最大開口幅/最小開口幅
最大全幅（アーム全開時）
先端破砕力
切断力（刃中央部）
切断刃長
使用圧力
標準装備バルブ
取付ショベルクラス
サイドカバー
質量
[kg]
質量
[kg]
全長
[mm]
最大開口幅/最小開口幅
[mm]
最大全幅（アーム全開時）
[mm]
先端破砕力
[kN]
切断力（刃中央部）
[kN]
切断刃長
[mm]
使用圧力
[MPa]
標準装備バルブ
取付ショベルクラス
[ton]
サイドカバー
TSRC-1000V
FR/ARTS/HR/FHR
質量
2510/2620/2600/2610
質量
2430/2540/2520/2530
全長
2385/2590/2550/2550
最大開口幅/最小開口幅
1000/0
最大全幅（アーム全開時）
1540
先端破砕力
950
切断力（刃中央部）
2470
切断刃長
480
使用圧力
30
標準装備バルブ
増速バルブ
取付ショベルクラス
20〜25
サイドカバー
標準装備
TSRC-1300V
FR/HR/FHR
質量
4000/4030/4040
質量
3820/3850/3860
全長
2870
最大開口幅/最小開口幅
1300/0
最大全幅（アーム全開時）
1900
先端破砕力
1100
切断力（刃中央部）
2850
切断刃長
550
使用圧力
30
標準装備バルブ
増速バルブ
取付ショベルクラス
30〜40
サイドカバー
標準装備
TSRC-1500V
FHR
質量
5150
質量
4940
全長
3190
最大開口幅/最小開口幅
1500/0
最大全幅（アーム全開時）
2285
先端破砕力
1400
切断力（刃中央部）
3640
切断刃長
600
使用圧力
30〜32
標準装備バルブ
増速バルブ
取付ショベルクラス
40〜48
サイドカバー
標準装備
TSRC-1700
FHR
質量
7610
質量
7350
全長
3615
最大開口幅/最小開口幅
1700/0
最大全幅（アーム全開時）
2430
先端破砕力
1850
切断力（刃中央部）
4880
切断刃長
650
使用圧力
30〜32
標準装備バルブ
増速バルブ
取付ショベルクラス
60〜100
サイドカバー
–
TSRC-2100V
FHR
受注生産
質量
11060
質量
10720
全長
4060
最大開口幅/最小開口幅
2100/0
最大全幅（アーム全開時）
2950
先端破砕力
2000
切断力（刃中央部）
5460
切断刃長
750
使用圧力
30
標準装備バルブ
増速バルブ
取付ショベルクラス
160〜
サイドカバー
–
※フリー旋回はFR、油圧旋回はHR、アーツ旋回はARTSと記載しています。
※最軽量は、ロッドカバーとサイドカバーを装着しない状態の質量です。
※FHRはフリー旋回、油圧旋回兼用タイプです。（特許取得）
