- PC-35HG
- PC-35AG
- PC-504XG
- PC-505XG
- PC-80AG
特長
操作が簡単
塩害を考慮し独特の防錆処理加工。

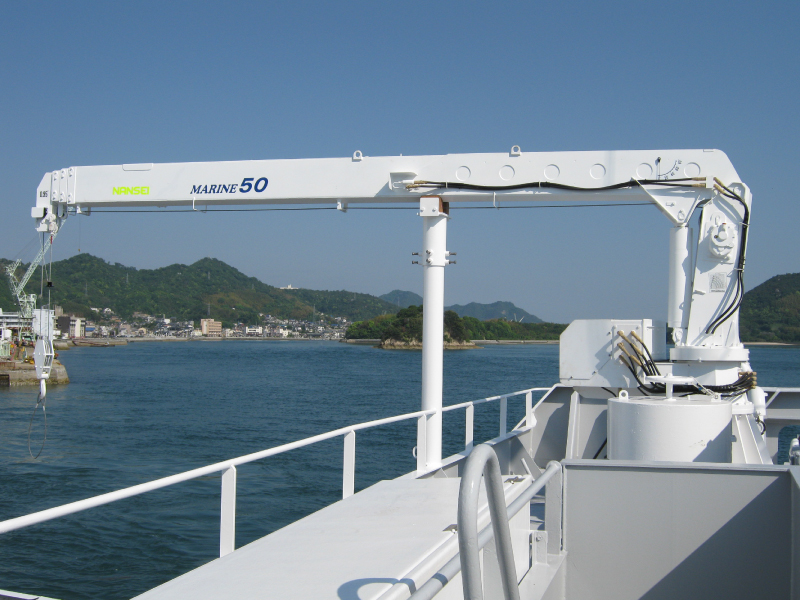

定置式クレーン
省スペース型、全油圧式クレーン。狭い岸壁、波止場での作業もスピーディに効率よく行い、防錆性に優れた強力な定置式クレーン。
移動式クレーン
堤防、波止場、岸壁と固定不可能な所も簡単に移動可能にした全油圧式クレーン。
１フレームに油圧源、操作関係、アウトリガー前後各２本で「手軽に、安定性バツグン、強力な」移動式クレーン。
Spec
舶用クレーン
- 定格総荷重
- 作業半径
- 最大吊上高
- ブーム
- 起伏角度
- 起伏速度
- 伸縮ストローク
- 伸縮速度
- 旋回形式
- 旋回速度
- ワイヤーローブ
- ワイヤ巻代
- 油圧源
定格総荷重
[kgf]
作業半径
[m]
最大吊上高
[m]
ブーム
起伏角度
起伏速度
伸縮ストローク
[m]
伸縮速度
[m/sec]
旋回形式
旋回速度
[rpm]
ワイヤーローブ
ワイヤ巻代
[m]
油圧源
PC-35HG
定格総荷重
950
作業半径
7.6
最大吊上高
8.2
ブーム
五角形3段油圧伸縮式
起伏角度
1°~76°
起伏速度
1°~76°/15sec
伸縮ストローク
4.4
伸縮速度
4.4/25
旋回形式
プランジャモータ駆動 ウオーム平歯車減速式
旋回速度
2
ワイヤーローブ
FC6×Fi(29) Φ8
ワイヤ巻代
60
油圧源
20.6Mpa×31ℓ/min
PC-35AG
定格総荷重
950
作業半径
9.79
最大吊上高
10.3
ブーム
五角形4段油圧伸縮式
起伏角度
1°~76°
起伏速度
1°~76°/15sec
伸縮ストローク
6.6
伸縮速度
6.6/38
旋回形式
プランジャモータ駆動 ウオーム平歯車減速式
旋回速度
2
ワイヤーローブ
FC6×Fi(29) Φ8
ワイヤ巻代
60
油圧源
20.6Mpa×31ℓ/min
PC-504XG
定格総荷重
950
作業半径
10.7
最大吊上高
11.3
ブーム
五角形4段油圧伸縮式
起伏角度
1°~76°
起伏速度
1°~76°/21sec
伸縮ストローク
7.2
伸縮速度
7.2/52
旋回形式
プランジャモータ駆動 ウオーム平歯車減速式
旋回速度
2
ワイヤーローブ
FC6×Fi(29) Φ8
ワイヤ巻代
60
油圧源
20.6Mpa×31ℓ/min
PC-505XG
定格総荷重
950
作業半径
13.2
最大吊上高
13.8
ブーム
四角形5段油圧伸縮式
起伏角度
1°~76°
起伏速度
1°~76°/21sec
伸縮ストローク
9.6
伸縮速度
9.6/71
旋回形式
プランジャモータ駆動 ウオーム平歯車減速式
旋回速度
2
ワイヤーローブ
FC6×Fi(29) Φ8
ワイヤ巻代
70
油圧源
20.6Mpa×31ℓ/min
PC-80AG
定格総荷重
950
作業半径
12.3
最大吊上高
12.9
ブーム
四角形4段油圧伸縮式
起伏角度
0°~75°
起伏速度
0°~75°/20sec
伸縮ストローク
8.4
伸縮速度
8.4/60
旋回形式
油圧駆動・平歯車減速式(2基)
旋回速度
1.5
ワイヤーローブ
Φ106×Fi(29)
IWRC(2本掛)
ワイヤ巻代
70
油圧源
20.6Mpa×40ℓ/min
・旋回角度：360°全旋回（エンドレス）
・ウインチ形式：油圧駆動・平歯車減速式
・巻上速度：30m/min（ワイヤロープスピード）
・ウインチブレーキ：ディスクブレーキ
・油圧操作弁：スプールタイプ×4連
・安全装置：油圧安全弁、過巻き警報装置、フック外れ止め、落下防止バルブ、圧力計
- 商品カタログ
- OKADA Parts Search Engine
(Webパーツカタログ)※登録を希望されるお客様は、拠点の営業所にお問合せください。
（要ID・パスワード）
機体質量3ton以上の建設機械の運転には、「車両系建設機械運転技能講習修了証」（整地・運搬・積込及び掘削用）が必要です。
また、油圧ブレーカを装着する際には、車両系建設機械運転技能講習修了証」の（解体用）と（整地・運搬・積込及び掘削用）の両方が必要です。
磁石製品をご使用になる際には、「車両系建設機械運転技能講習修了証」（整地・運搬・積込及び掘削用）に加えて、「小型移動式クレーン運転技能講習修了証」の取得を推奨します。
木材破砕機は、労働安全衛生法で定める運転技能講習・特別教育の対象になっておりませんが、「車両系建設機械運転技能講習」（整地・運搬・積込及び掘削用）の取得を推奨します。
クレーンの運転の業務に労働者を就かせる時は、クレーン運転士の免許又は指定教習機関等の行う吊上げ荷重5トン未満の「クレーン運転の特別教育」を受講し、修了証の取得が必要です。
クレーンの設置に当たっては、クレーン設置報告書を所轄の労働基準監督署長へ提出して下さい。
日常点検及び月例検査、年次自主検査を必ず行って下さい。
クレーンの製造に関しては、「クレーン等構造規格」を全て満たしております。
このホームページに掲載した仕様は、改良のため予告なく変更することがあります。
また、アタッチメントの取付けショベルは、仕様欄に表示しているクラスのショベルでも取り付けられない場合がありますので、詳しくは弊社担当者までご相談ください。
このホームページに掲載した写真は、販売標準機と一部異なることがあります。
各製品をご使用される際は、必ず取扱説明書をよくご覧になって、正しくお使いください。
